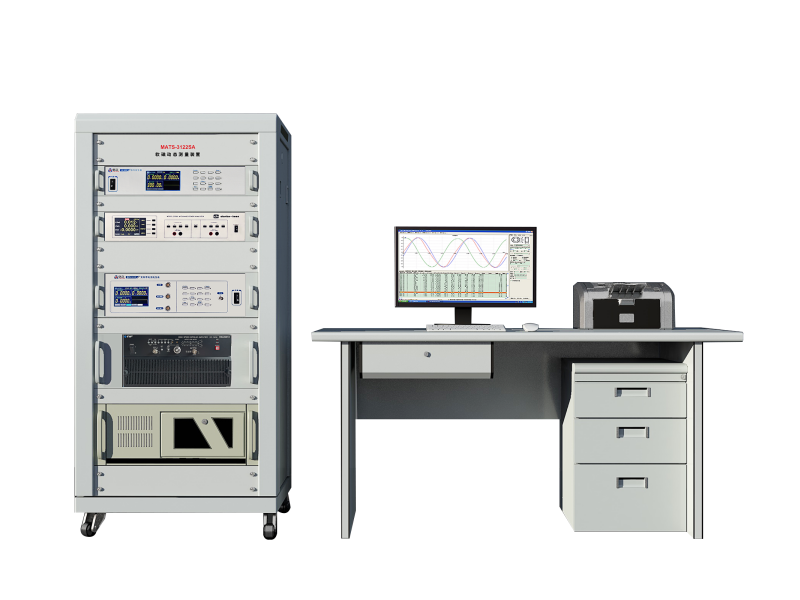

MATS-3122SA软磁动态测量装置可自动测量铁硅铝、铁铝、软磁铁氧体、坡莫合金、非晶/纳米晶和硅钢等软磁材料在10Hz～1MHz（连续频率）下的交流磁性参数：Ps、δ、Hm、Bm、Ss和μa，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。

测试系统采用数字信号合成及处理技术, 由工控计算机与高速宽频带双极性功率放大器、高精密宽频功率分析仪、功率补偿模块等组成，系统采用自动功率补偿技术，最大励磁功率可达到2000VA，实现了宽频带、高功率，较好的解决了高频条件下试样制备要求高，测试范围窄的问题。

配置MATS磁性自动测量系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。

测试项目

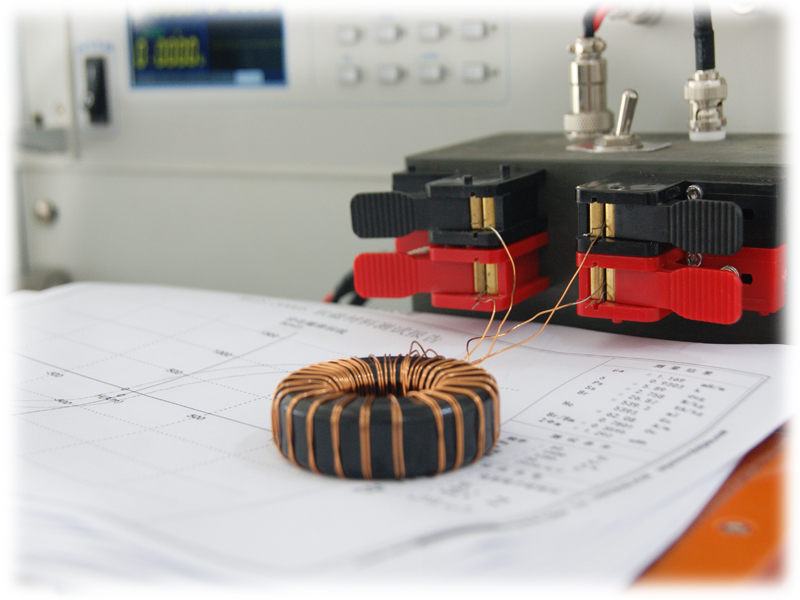

测试样品形状:直接在样品上绕制励磁（N1）和感应（N2）线圈测量环形、矩形、EE形和EI形等闭路样品。
测试样品种类:可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金、金属磁粉芯和软磁铁氧体等软磁材料。
测试参数:测量软磁材料的动态磁性参数，可准确测量μa、δ和Ps，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数。

技术参数
1、硬件参数

※ 使用环境
参数	技术指标
输入电源	单相220V，50Hz~60Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应绝对避免
热平衡时间	10分钟
※MATS-3122SA软磁动态测量装置
子型号	MATS-3122SA/k20A	MATS-3122SA/k50A		MATS-3122SA/k100A		MATS-3122SA/k200A
※ LZ-410信号发生器
参数	技术指标
频率带宽	10Hz〜1MHz；频率步进：1Hz	10Hz〜1MHz；频率步进：1Hz		10Hz〜1MHz；频率步进：1Hz		10Hz〜1MHz；频率步进：1Hz
频率精度	< 0.1%×当前值;频率误差< 0.05%	< 0.1%×当前值;频率误差< 0.05%		< 0.1%×当前值;频率误差< 0.05%		< 0.1%×当前值;频率误差< 0.05%
电压精度	1mV （程控，锁Bm测试时）	1mV （程控，锁Bm测试时）		1mV （程控，锁Bm测试时）		1mV （程控，锁Bm测试时）
电压失真度	<0.5%	<0.5%		<0.5%		<0.5%
※ BCV-310宽频带电流电压表
参数	技术指标
频率测量	10Hz～1MHz	10Hz～1MHz		10Hz～1MHz		10Hz～1MHz
电流测量	0～10A（rms）	0～10A（rms）		0～10A（rms）		0～10A（rms）
电压测量	0～300V（rms）	0～300V（rms）		0～300V（rms）		0～300V（rms）
测量模式	支持锁定磁感Bm和锁定磁场Hm	支持锁定磁感Bm和锁定磁场Hm		支持锁定磁感Bm和锁定磁场Hm		支持锁定磁感Bm和锁定磁场Hm
※ NF42014功率放大器
参数	技术指标
输出功率	200VA	200VA		200VA		200VA
频率带宽	10Hz-1MHz	10Hz-1MHz		10Hz-1MHz		10Hz-1MHz
最大输出电压	50Vrms	50Vrms		50Vrms		50Vrms
最大输出电流	±4Arms	±4Arms		±4Arms		±4Arms
备注：以上功率、电压、电流均为有效值（rms）描述
※ CH-2335A高精密宽频功率分析仪
参数	技术指标
频率测量范围	DC〜1MHz	DC〜1MHz		DC〜1MHz		DC〜1MHz
电流测量范围	1uA～15A (峰值)	1uA～15A (峰值)		1uA～15A (峰值)		1uA～15A (峰值)
电流测量精度	不确定度≤0.4%	不确定度≤0.4%		不确定度≤0.4%		不确定度≤0.4%
电压测量范围	1mV～1000Vrms	1mV～1000Vrms		1mV～1000Vrms		1mV～1000Vrms
电压测量精度	不确定度≤0.4%	不确定度≤0.4%		不确定度≤0.4%		不确定度≤0.4%
功率测量精度	不确定度≤0.6%（满量程）	不确定度≤0.6%（满量程）		不确定度≤0.6%（满量程）		不确定度≤0.6%（满量程）
※ ACR-100功率补偿模块
参数	技术指标
子型号	ACR-100/2010A
工作频率范围	---	10k～1MHz		10k～1MHz		10k～1MHz
最大工作电压	---	200V		200V		200V
最大工作电流	---	10A		10A		10A
最大补偿功率	---	500VA		1000VA		2000VA
补偿方式	---	自动		自动		自动
备注：以上功率、电压、电流均为有效值（rms）描述
※ PWA-100电源适配器
子型号	---		---		PWA-100A	PWA-100B
输出电压	---		---		0～100V	0～200V
备注：以上电压为有效值（rms）描述

2、装置技术指标

在100kHz下测试金属磁粉芯标准环形样品，技术指标如下：
被测参数	不确定度（k=2）				重复性(恒温)
损耗角范围	0.5°	1°	1.5°	≥3°	0.5°	1°	1.5°	≥3°
Ps	25%	15%	10%	3%	±10%	±5%	±3.5%	±1.5%
δ	20%	12%	8%	3%	±0.05°	±0.05°	±0.05°	±0.05°
ua	3%	3%	3%	3%	±1.5%	±1.5%	±1.5%	±1.5%
Ss	3%	3%	3%	3%	±1.5%	±1.5%	±1.5%	±1.5%
Hm	1%	1%	1%	1%	±0.5%	±0.5%	±0.5%	±0.5%
Bm	1%	1%	1%	1%	±0.5%	±0.5%	±0.5%	±0.5%

SMTest测量软件
1、运行环境：测量软件运行于Windows操作系统下，操作简捷;
2、系统语言：中文;
3、有多种单位制式可选，以保证不同用户各自的使用习惯;
4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入;
5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度;
6、支持一次设置多组测量条件，可同时设置固定频率、固定Bm和固定Hm等多种测量模式，一键完成多条件测试;
7、每组一次设置1～100个测试点，支持批量快速设置;
8、设置的测量条件保存到“保存的测量条件”，无需重复输入测量条件;
9、文件系统采用数据库格式，可输出测试结果到Excel表格中;
10、测试数据自动保存，支持历史数据查询、调入和删除;
