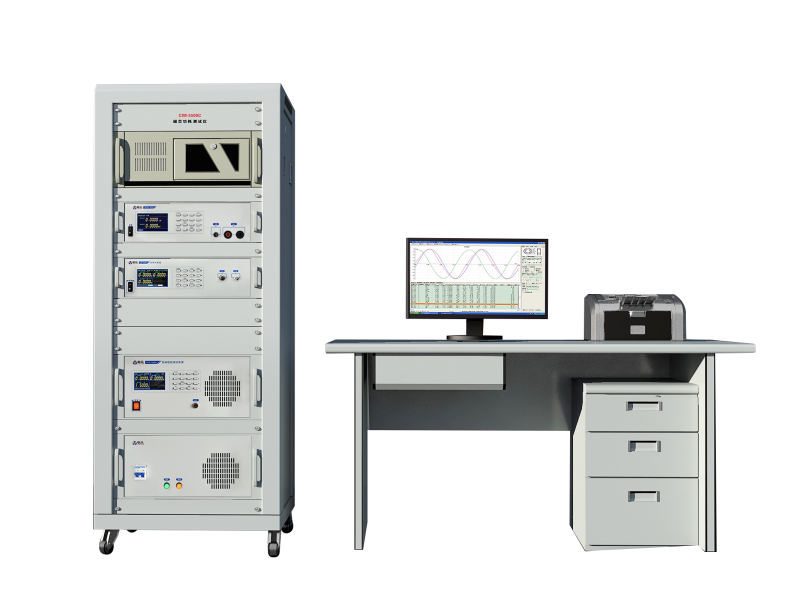

CIM-3500C磁芯功耗仪是用于磁性器件功耗测量的专用设备,可自动测量铁硅铝、铁硅、非晶、纳米晶坡莫合金、硅钢等金属磁粉芯低磁导率软磁材料及软磁铁氧体等在频率为10k~100kHz下的磁芯功耗Pc、Pcv、电压Urms、电流Irms、比视在功率Ss和损耗角δ等参数。
测试系统由工控计算机、励磁电源、功率分析仪和功率补偿模块组成,系统采用功率补偿技术,最大励磁功率可达到8KVA或者15KVA,有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。
设备特点:
1.采用计算机控制的数字化电源和标准功率表,整个测试过程自动完成。
2.数字程控电源具备自主换档功能,可根据材料特性自动匹配输出档位和采样量程,有效的提高了设备的安全性和测量精度。
3.磁化线圈回路与标准功率表的电流端串联,通过读取功率表的电流峰值。
4.测量线圈接到标准功率表的电压输入端,通过读取功率表的电压有效值。
5.支持单绕组测试,可测量单绕组磁性器件损耗(包含线损)和单绕组下的磁芯损耗(扣除线损)。
技术参数
※ 使用环境 |
参数 |
技术指标 |
输入电源 |
单相220V,50Hz~60Hz |
使用环境 |
环境温度:23±5℃;环境湿度:30~75%RH |
外磁场干扰 |
应绝对避免 |
热平衡时间 |
10分钟 |
CIM-3500C磁芯功耗仪 |
子型号 |
CIM-3500C/8KVA |
CIM-3500C/15KVA |
※ TPS-1000A宽频程控测试电源 |
技术指标 |
子型号 |
TPS-1000A/1010A |
TPS-1000A/1010A(600V) |
最大输出功率 |
1000VA |
1000VA |
频率范围 |
10kHz~100kHz |
10kHz~100kHz |
频率细度 |
< 0.1%×当前值,频率误差< 0.05% |
< 0.1%×当前值,频率误差< 0.05% |
输出电压 |
0~300V自动量程 |
0~600V自动量程 |
最大输出电流 |
10A |
10A |
备注:以上功率、电压、电流均为有效值(rms)描述 |
※ LZ-300功率分析仪 |
技术指标 |
子型号 |
LZ-300/3030A |
LZ-300/6030A |
频率测量 |
10kHz~100kHz |
10kHz~100kHz |
电压测量 |
0~300V自动量程 |
0~600V自动量程 |
电流测量 |
0~30A自动量程 |
0~30A自动量程 |
采样速率 |
42MHz |
42MHz |
采样分辨率 |
12Bit |
12Bit |
相位精度 |
示值1% ±0.05° |
示值1% ±0.05° |
最大测试功率 |
8KVA |
15KVA |
备注:以上功率、电压、电流均为有效值(rms)描述 |
※ ACR-100功率补偿模块 |
技术指标 |
子型号 |
ACR-100/3030C |
ACR-100/6030C |
工作频率范围 |
10k〜100kHz |
10k〜100kHz |
最大工作电压 |
300V |
600V |
最大工作电流 |
28A |
28A |
最大补偿功率 |
8KVA |
15KVA |
备注:以上功率、电压、电流均为有效值(rms)描述 |
※ 装置技术指标 |
被测参数 |
不确定度(k=2) |
重复性 |
损耗角范围 |
0.5° |
1° |
1.5° |
≥3° |
0.5° |
1° |
1.5° |
≥3° |
Pc |
25% |
15% |
10% |
3% |
±10% |
±5% |
±3.5% |
±1.5% |
Pcv |
25% |
15% |
10% |
3% |
±10% |
±5% |
±3.5% |
±1.5% |
δ |
20% |
12% |
8% |
3% |
±0.05° |
±0.05° |
±0.05° |
±0.05° |
ua |
3% |
3% |
3% |
3% |
±1.5% |
±1.5% |
±1.5% |
±1.5% |
Bm |
1% |
1% |
1% |
1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
Hm |
1% |
1% |
1% |
1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
Ss |
3% |
3% |
3% |
3% |
±1.5% |
±1.5% |
±1.5% |
±1.5% |
