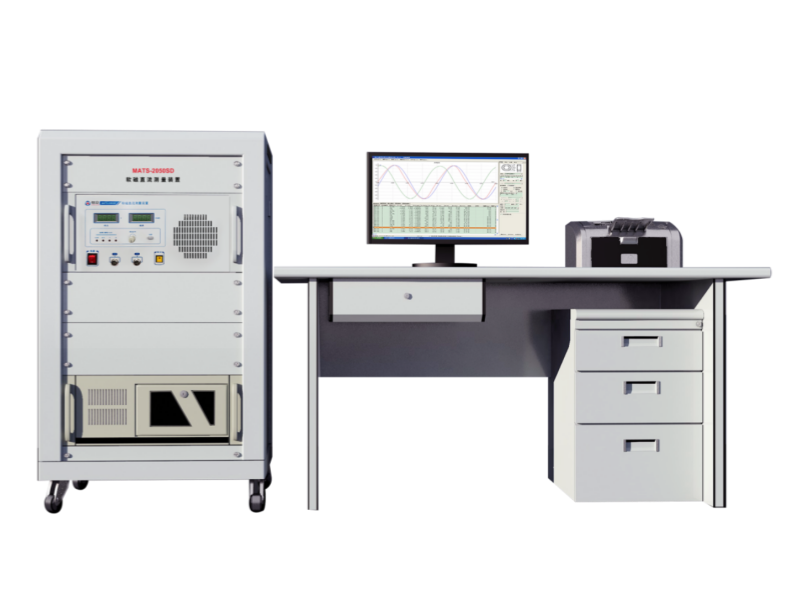

MATS-2050SD软磁直流测量装置可自动测量软磁材料在静态（直流）条件下的基本磁化曲线和磁滞回线，准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数。

MATS-2050SD软磁直流测量装置是依照经典冲击法的测量原理，采用计算机控制技术和A/D、D/A相结合，以电子积分器取代传统的冲击检流计，实现微机控制下的模拟冲击法测量，不仅可以完全消除经典冲击法中因使用冲击检流计所带来的非瞬时性误差，而且测量精度高、速度快、重复性好，可消除人为因素的影响，为研究材料磁化过程机理提供可靠的依据。

系统设计符合GB/T 13012-2008、GJB 937-90、JBT 9501-2002、GB/T14988-2008和IEC 60404-4等标准规范。

产品特点
►采用交流慢速减幅方式退磁，最低退磁频率可达1Hz；
►全自研独有模拟冲击法测量磁滞回线、基本磁化曲线与磁导率曲线；
►支持选择单个磁性参数或者多个磁性参数测量，也可支持单测磁滞回线或者基本磁化曲线；
►独特通风散热设计，持续工况测试稳定；
►支持闭路样品、爱泼斯坦方圈、螺线管等方式测试；
►支持多方案添加，多条件设置，磁化曲线与磁滞回线可同时显示在一个界面；
►支持磁滞合金凸起系数Ku测试；
►支持过流、过压保护功能；
►搭配经典专业软件，界面友好，操作简单；可自动完成磁性能的测量。

测试项目
1.闭路样品
将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样；环样退磁因子为0，磁力线集中于磁环内部，外场等于内场，是测量软磁材料磁特性较为理想的形状。

材料	测量参数	适用标准
纯铁、精密合金、非晶/纳米晶、硅钢、软磁铁氧体、金属磁粉芯……	ui、um、Bs、Br、Hc、Pu、基本磁化曲线和磁滞回线	GB/T 13012-2008 IEC 60404-4
磁滞合金	Pu、Ku、Hu和Bu……	GB/T14988-2008

2. 开路样品：需选配螺线管、磁导计或爱泼斯坦方圈等励磁装置。
2.1. 螺线管
螺线管由一根导线绕在圆柱形绝缘骨架上组成，可以在沿轴线方向上产生一个较大的磁场均匀区。将被测试样放入一个均匀且单向的磁场中磁化。值得注意的是：开路试样磁化须克服退磁场HN，退磁因子N与试样的形状及几何尺寸有关，且N不为常数。
螺线管可测量条状、棒状和片状试样；试样要求长径比＞20：1。

材料	测量参数	适用标准
弱磁材料	相对磁导率ur（1〜4）	GJB 937-90
温度补偿合金	磁场8kA/m下的磁感B和B随温度的减落差	JBT 9501-2002
非晶/纳米晶/纯铁等	Bs，Hc	无标准

2.2. 爱泼斯坦方圈
爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成，形成一个空载变压器。

测量参数	技术指标
适用标准	GB3655-2022和IEC 60404-2
测量参数	ui、um、Bs、Br、Hc、Pu、基本磁化曲线和磁滞回线
等效磁路	940mm
样品尺寸	宽30mm±0.2mm,长280～320mm±0.5mm
试样质量	240g〜1000g

技术参数

※ 使用环境
参数	技术指标
输入电源	单相220V，50Hz~60Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应绝对避免
热平衡时间	10分钟
※ MATS-2050SD软磁直流测量装置
子型号	MATS-2050SD/k50			MATS-2050SD/k100
最大输出功率	500VA			1000VA
输出电压	0～±50V			0～±50V
输出电流	1mA～10A自动量程			2mA～20A自动量程
电流细度	< 0.1%×当前量程
电流精度	优于±0.3%
积分通道	单积分
量程	0.25、0.5、1、2、5、10、20 mWb七档自动量程
灵敏度	0.05μWb(冲击法)；0.1μWb(磁场扫描法)
磁通精度	优于±0.5%
A/D，D/A转换	16Bit
转换精度	0.01%（满量程）
※ 选配件
配件名称	配置说明
螺线管	√			√
A类磁导计	Х			Х
爱泼斯坦方圈	√			√
备注：√表示支持此功能，Х表示不支持此功能
※ 装置技术指标
► 依据国标GB/T13012-2008，采用冲击法测量标准环形样品时，技术指标如下：
被测参数	Bs(%)	Br(%)	Hc(%)		μm(%)	μi (%)
不确定度(k=2)	1	1	1.5		2	5
重复性(恒温)	±0.5	±0.5	±0.5		±1	±3
►依据GJB937-90，用螺线管测试弱磁开路样品
被测参数	μr (%)
不确定度(k=2)	2
重复性(恒温)	±1.0
