MATS-3110SA软磁动态测量装置
MATS-3110SA软磁动态测量装置可自动测量铁硅铝、铁铝、软磁铁氧体、坡莫合金、非晶/纳米晶和硅钢等软磁材料在40Hz～300kHz（连续频率）条件下的交流磁性参数：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。

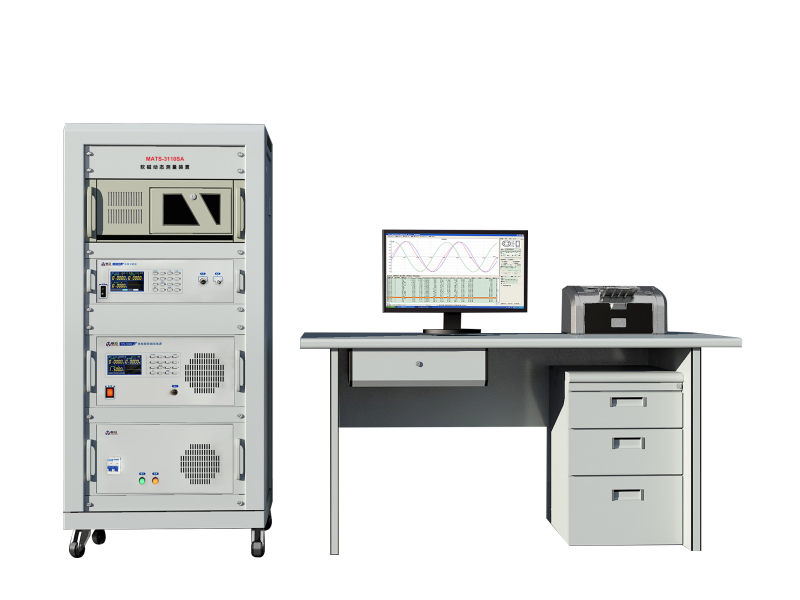

测试系统由工控计算机、低频系列测试电源（如有）与TPS系列宽频程控测试电源和LZ系列功率分析仪组成，配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。
MATS-3110SA软磁动态测量装置可自动测量铁硅铝、铁铝、软磁铁氧体、坡莫合金、非晶/纳米晶和硅钢等软磁材料在40Hz～300kHz（连续频率）条件下的交流磁性参数：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。测试系统由工控计算机、低频系列测试电源（如有）与TPS系列宽频程控测试电源和LZ系列功率分析仪组成，配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。
测试项目

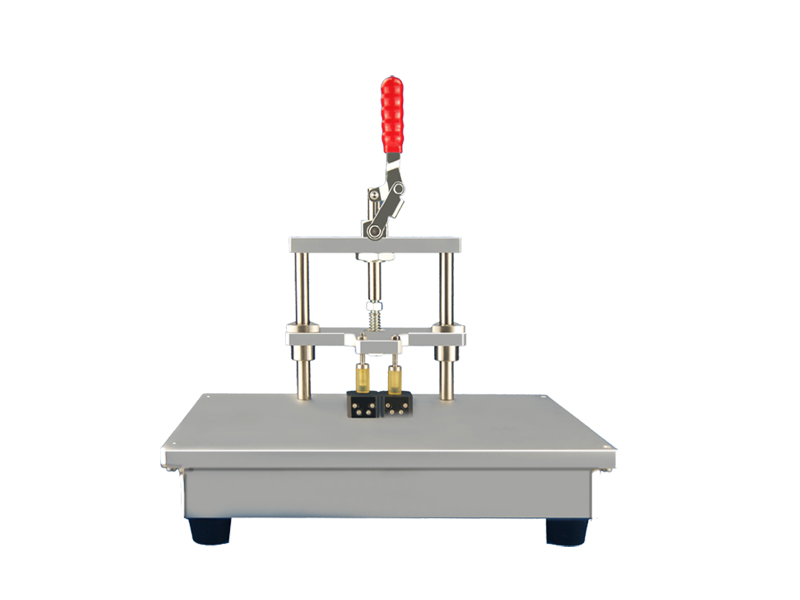

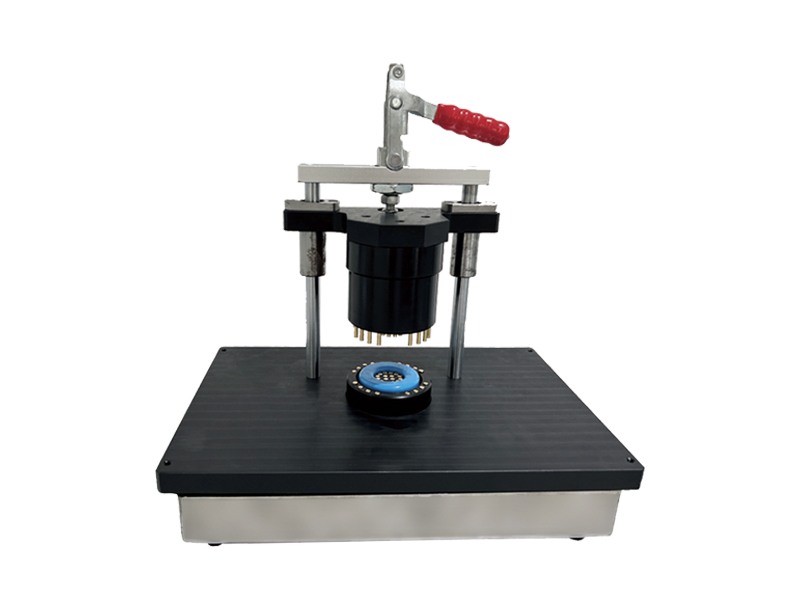

1、闭路样品
→
| 将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样。 | ||
| 材料 | 测量参数 | 适用标准 |
| 硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲线和损耗曲线 |
GB/T 3658-2008 GB/T 19346.1-2017 |
2、爱泼斯坦方圈
→
| 爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。 | |||
| 型号 | ES-700 | ES-200 | |
| 适用标准 | GB3655-2022和IEC 60404-2 | GB 10129-2019 | |
| 等效磁路 | 940mm | 940mm | |
| 线圈匝数 | N1=N2=700匝 | N1=N2=200匝 | |
| 适用频率 | DC〜400Hz | 400Hz～10kHz | |
| 推荐测量范围 |
取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m |
||
| 样品尺寸 | 宽30mm±0.2mm,长280～320mm±0.5mm | ||
| 试样质量 | 240g〜1000g | 200g〜1000g | |
技术参数
1、硬件参数
| ※ 使用环境 | ||||||
| 参数 | 技术指标 | |||||
| 输入电源 | 单相220V，50Hz~60Hz | |||||
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | |||||
| 外磁场干扰 | 应绝对避免 | |||||
| 热平衡时间 | 10分钟 | |||||
|
※ MATS-3110SA软磁动态测量装置 |
||||||
| 子型号 | MATS-3110SA/0510B | MATS-3110SA/1210B | MATS-3110SA/2010B | MATS-3110SA/3010B | MATS-3110SA/1010B | |
| 低频段系列测量电源 | ||||||
| 参数 | 技术指标 | |||||
| 子型号 | MATS-3100M/1000 | TPS-1000A/1000M1 | ||||
| 最大输出功率 | 500VA正弦波 | 1000VA正弦波 | ||||
| 频率范围 | 40Hz～1kHz | 40Hz～1kHz | ||||
| 频率细度 | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | ||||
| 输出电压 | 0～150V自动量程 | 0～150V自动量程 | ||||
| 最大输出电流 | 10A | 20A | ||||
| 标准接口 | RJ45，RS-232 | RJ45，RS-232 | ||||
| 锁定Bm | √ | √ | ||||
| 锁定Hm | √ | √ | ||||
| TPS-500A/TPS-1000A宽频程控测试电源 | ||||||
| 参数 | 技术指标 | |||||
| 子型号 |
TPS-500A/ 0510B |
TPS-500A/ 1210B |
TPS-500A/ 2010B |
TPS-500A/ 3010B |
TPS-1000A/ 1010B |
|
| 最大输出功率 | 500VA正弦波 | 500VA正弦波 | 500VA正弦波 | 500VA 正弦波 | 1000VA 正弦波 | |
| 频率范围 | 1kHz～50kHz | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz | 1k～100kHz | |
| 频率细度 | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | |
| 输出电压 | 0～300V自动量程 | 0～300V自动量程 | 0～300V自动量程 | 0～300V自动量程 | 0～300V自动量程 | |
| 最大输出电流 | 10A | 10A | 10A | 10A | 10A | |
| 标准接口 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 | |
| 锁定Bm | √ | √ | √ | √ | √ | |
| 锁定Hm | √ | √ | √ | √ | √ | |
| 子型号 | MATS-3110SA/0210B | |||||
| TPS-500A宽频程控测试电源 | ||||||
| 参数 | 技术指标 | |||||
| 子型号 | TPS-500A/0210B | |||||
| 最大输出功率 | 500VA正弦波 | |||||
| 频率范围 | 40Hz～20kHz | |||||
| 频率细度 | < 0.1%×当前值，频率误差< 0.05% | |||||
| 输出电压 | 0～300V自动量程 | |||||
| 最大输出电流 | 10A | |||||
| 标准接口 | RJ45，RS-232 | |||||
| 锁定Bm | √ | |||||
| 锁定Hm | √ | |||||
| 备注：以上功率、电压、电流均为有效值（rms）描述 | ||||||
| ※ LZ-300 功率分析仪 | ||||||
| 参数 | 技术指标 | |||||
| 子型号 | LZ-300 /3010B | LZ-300 /3020B | ||||
| 频率测量 | 40Hz～300kHz | 40Hz～300kHz | ||||
| 电压测量 | 0～300V自动量程 | 0～300V自动量程 | ||||
| 电压测量精度 |
示值0.2%（≤400Hz） 【大于400Hz时：≤示值0.5%】 |
示值0.2%（≤400Hz） 【大于400Hz时：≤示值0.5%】 |
||||
| 电流测量 | 0～10A自动量程 | 0～20A自动量程 | ||||
| 电流测量精度 |
示值0.2%（≤400Hz） 【大于400Hz时：≤示值0.5%】 |
示值0.2%（≤400Hz） 【大于400Hz时：≤示值0.5%】 |
||||
| 采样速率 | 42MHz | 42MHz | ||||
| 采样分辨率 | 12Bit | 12Bit | ||||
| 相位精度 | 示值1% ±0.05° | 示值1% ±0.05° | ||||
| 备注：以上电压、电流均为有效值（rms）描述 | ||||||
2、系统技术指标
| ► 依据GB/T 3655-2022，在50Hz、60Hz频率下，使用25cm爱泼斯坦方圈测量30mm×300mm的硅钢标样: | ||||||||
| 被测参数 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
| 不确定度(k=2) | 1 | 2 | 1 | 2 | ||||
| 重复性(恒温) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
| ► 依据GB/T 13789-2022，在50Hz、60Hz频率下，使用SST-500单片磁导计测量500mm×500mm的硅钢标样: | ||||||||
| 被测参数 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
| 不确定度(k=2) | 1.5 | 2 | 1 | 3 | ||||
| 重复性(恒温) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
| ► 依据国标GB/T 3658-2022，在40Hz～200kHz频率下，测量坡莫合金环形试样： | ||||||||
| 被测参数 | Ps(%) | μa(%) | δ(%) | Bm(%) | Hm(%) | |||
| 不确定度(k=2) | 3 | 2 | —— | 1 | 1 | |||
| 重复性(恒温) | ± 1.5 | ± 1 | ± 1 | ± 0.5 | ± 0.5 | |||
| ► 依据国标GB/T 19346.1-2017，测量非晶环形试样： | ||||||||
| 被测参数 | Ps(%) | μa(%) | Ss(%) | Bm(%) | Hm(%) | |||
| 不确定度(k=2) | 3 | 3 | 3 | 1 | 1 | |||
| 重复性(恒温) | ± 1.5 | ± 1.5 | ± 1.5 | ± 0.5 | ± 0.5 | |||
SMTest测量软件
1、运行环境：测量软件运行于Windows操作系统下，操作简捷;
2、系统语言：中文;
3、有多种单位制式可选，以保证不同用户各自的使用习惯;
4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入;
5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度;
6、支持一次设置多组测量条件，可同时设置固定频率、固定Bm和固定Hm等多种测量模式，一键完成多条件测试;
7、每组一次设置1～100个测试点，支持批量快速设置;
8、设置的测量条件保存到“保存的测量条件”，无需重复输入测量条件;
9、文件系统采用数据库格式，可输出测试结果到Excel表格中;
10、测试数据自动保存，支持历史数据查询、调入和删除;
