MATS-3130SA软磁动态测量装置

       MATS-3130SA软磁动态测量装置可自动测量金属磁粉芯等低磁导率软磁材料在1kHz~300kHz交流条件下磁性参数:Ps、δ、Bm、Hm、Ss和,μa可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。

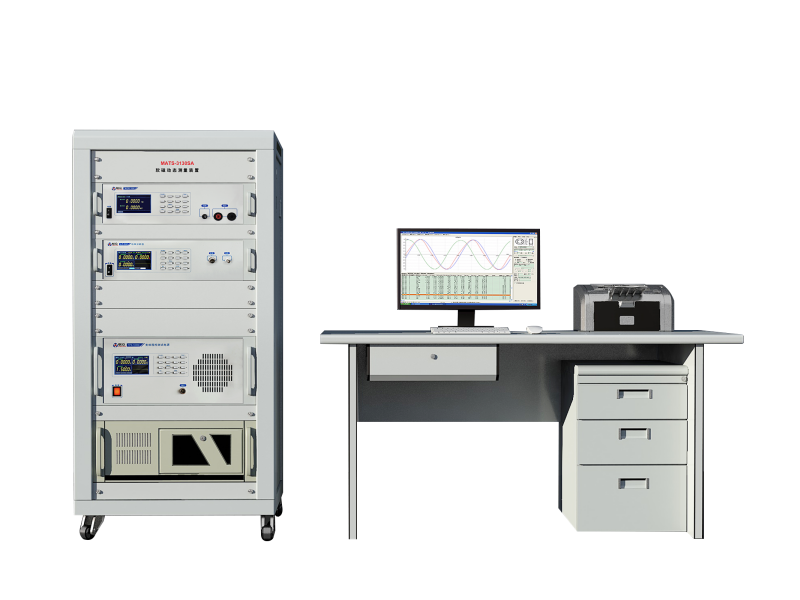

       系统由工控计算机、TPS系列宽频程控测试电源、LZ系类功率分析仪和功率补偿模块组成,系统采用自动功率补偿技术,最大励磁功率可达到3000VA,有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。
       配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件,可实现各种复杂的磁特性测试以及数据管理。
       MATS-3130SA软磁动态测量装置可自动测量金属磁粉芯等低磁导率软磁材料在1kHz~300kHz交流条件下磁性参数:Ps、δ、Bm、Hm、Ss和,μa可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。
       系统由工控计算机、TPS系列宽频程控测试电源、LZ系类功率分析仪和功率补偿模块组成,系统采用自动功率补偿技术,最大励磁功率可达到3000VA,有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。
       配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件,可实现各种复杂的磁特性测试以及数据管理。



测试项目

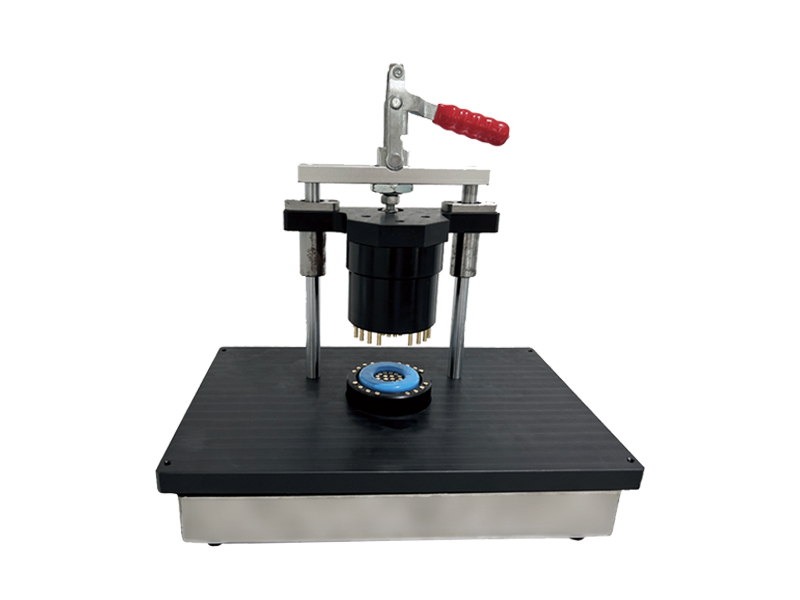

1、双绕组测量
测试样品形状:直接在样品上绕制励磁(N1)和感应(N2)线圈测量环形、矩形、EE形和EI形等闭路样品;
测试样品种类;可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金金属磁粉芯和软磁铁氧体等软磁材料;
测试参数:测量软磁材料的动态磁性参数,可准确测量μa、δ、Ps、Br和Hc,可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数;

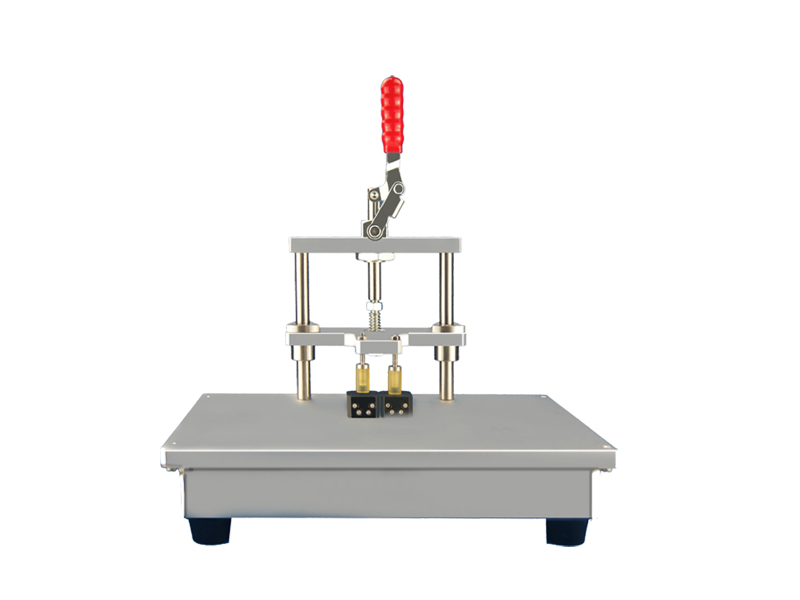

2、单绕组测量
设备支持单绕组测量,可直接测量光伏储能电感和环形电感等磁性器件。此时,功耗Pe包含绕组线圈的线损;


技术参数
1、硬件参数

※ 使用环境
参数 技术指标
输入电源 单相220V,50Hz~60Hz
使用环境 环境温度:23±5℃;环境湿度:30~75%RH
外磁场干扰 应绝对避免
热平衡时间 10分钟
MATS-3130SA软磁动态测量装置
子型号 MATS-3130SA/1210A MATS-3130SA/2010A MATS-3130SA/3010A
TPS-500A宽频程控测试电源
参数 技术指标
子型号 TPS-500A/1210A TPS-500A/2010A TPS-500A/3010A
最大输出功率 500VA 正弦波 500VA 正弦波 500VA 正弦波
频率范围 1kHz~120kHz 1kHz~200kHz 1kHz~300kHz
频率细度 < 0.1%×当前值,频率误差< 0.05% < 0.1%×当前值,频率误差< 0.05% < 0.1%×当前值,频率误差< 0.05%
输出电压 0~300V自动量程 0~300V自动量程 0~300V自动量程
最大输出电流 10A 10A 10A
标准接口 RJ45,RS-232 RJ45,RS-232 RJ45,RS-232
备注:以上功率、电压、电流均为有效值(rms)描述
※ LZ-300功率分析仪
参数 技术指标
子型号 LZ-300/3010A
频率测量 1kHz~300kHz
电压测量 0~300V自动量程
电压测量精度 ≤示值0.5%
电流测量 0~10A自动量程
电流测量精度 ≤示值0.5%
采样速率 42MHz
采样分辨率 12Bit
相位精度 示值1% ±0.05°
备注:以上功率、电压、电流均为有效值(rms)描述
※ ACR-100功率补偿模块
参数 技术指标
子型号 ACR-100/3010B
工作频率范围 10k〜300kHz
最大工作电压 300V
最大工作电流 10A
最大补偿功率 3000VA
补偿方式 自动
备注:以上功率、电压、电流均为有效值(rms)描述;功率补偿目前仅用于锁定磁感Bm测量模式,不支持锁定磁场测量。


2系统技术指标

在100kHz下测试金属磁粉芯标准环形样品,技术指标如下
被测参数 不确定度(k=2) 重复性(恒温)
损耗角范围 0.5° 1.5° ≥3° 0.5° 1.5° ≥3°
Ps 25% 15% 10% 3% ±10% ±5% ±3.5% ±1.5%
δ 20% 12% 8% 3%  ±0.05°  ±0.05°  ±0.05°  ±0.05°
ua 3% 3% 3% 3% ±1.5% ±1.5% ±1.5% ±1.5%
Ss 3% 3% 3% 3% ±1.5% ±1.5% ±1.5% ±1.5%
Hm 1% 1% 1% 1% ±0.5% ±0.5% ±0.5% ±0.5%
Bm 1% 1% 1% 1% ±0.5% ±0.5% ±0.5% ±0.5%



SMTest测量软件
1、运行环境:测量软件运行于Windows操作系统下,操作简捷;
2、系统语言:中文;
3、有多种单位制式可选,以保证不同用户各自的使用习惯;
4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入;
5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度;
6、支持一次设置多组测量条件,可同时设置固定频率、固定Bm、和固定Hm等多种测量模式,一键完成多条件测试;
7、每组一次设置1~100个测试点,支持批量快速设置;
8、设置的测量条件保存到“保存的测量条件”,无需重复输入测量条件;
9、文件系统采用数据库格式,可输出测试结果到Excel表格中;
10、测试数据自动保存,支持历史数据查询、调入和删除;
