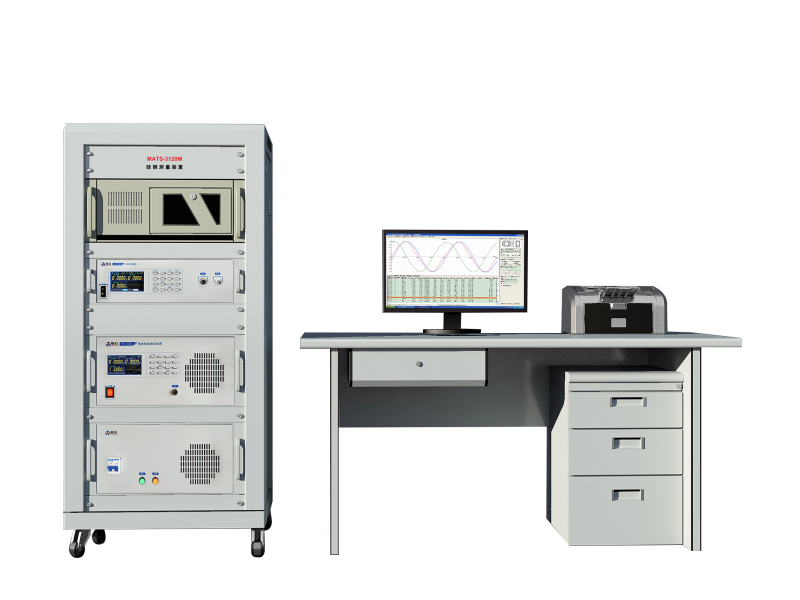

MATS-3120M硅钢测量装置
MATS-3120M硅钢测量装置适用于软磁材料动态磁性参数测量,可准确测量电工钢片(带)、坡莫合金、非晶和纳米晶等软磁材料频率在40Hz-1000Hz条件下的交流磁性参数:比总损耗Ps、磁极化强度Jm/Bm、磁场强度Hm、比视在功率Ss、振幅磁导率Ua等磁性参数,以及交流磁化曲线和损耗曲线。
设备特点
►采用计算机控制的程控化电源搭配高精度功率分析仪,整个测试过程自动完成。►数字程控电源具备自主换档功能,可根据材料特性自动匹配输出档位和采样量程,有效的提高了设备的安全性和测量精度。
►测试样品具有闭合磁路的结构,直接在样品上绕线测量;样品、磁化线圈(N1)和测量线圈(N2)共同组
成空载变压器。
►磁化线圈回路与高精度功率仪的电流端串联,通过读取功率表的电流峰值得到磁场峰值。
►测量线圈接到高精度功率仪的电压输入端,通过读取功率表的电压有效值来计算磁感应强度的峰值。
►最大磁化场可达30KA/m(配700匝方圈);最大励磁功率可达2000VA有效值。
►采用模块化设计,便于升级与维护。
►全频段支持锁B与锁H,具有自动退磁功能。
►设备具有硬件与算法双重保护,测试过载时具有自动取消报警功能。
测试项目
闭路样品
将样品、磁化线圈(N1)、测量线圈(N2)共同组成一个空载变压器。可测量环形、矩形,CD形、EE形、UU形,PQ形等具有闭合磁路结构的试样。
材料 | 测量参数 | 适用标准 |
硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等 | Ps、Bm、Hm、Ss、ua,以及交流磁化曲线和损耗曲线 |
GB/T 3658-2022 GB/T 19346.1-2017 |
爱泼斯坦方圈
爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。
型号 | ES-700P | ES-200 |
适用标准 | GB3655-2022和IEC 60404-2 | GB 10129-2019 |
等效磁路 | 940mm | 940mm |
线圈匝数 | N1=N2=700匝 | N1=N2=200匝 |
适用频率 | 40Hz〜400Hz | 400Hz~10kHz |
测量范围 |
取向硅钢:Bm1.0T~1.8T,Hm≤1000A/m 无取向硅钢:Bm0.8T~1.5T,Hm≤10kA/m |
|
样品尺寸 | 宽30mm±0.2mm,长280~320mm±0.5mm | |
试样质量 | 240g〜1000g | 200g〜1000g |

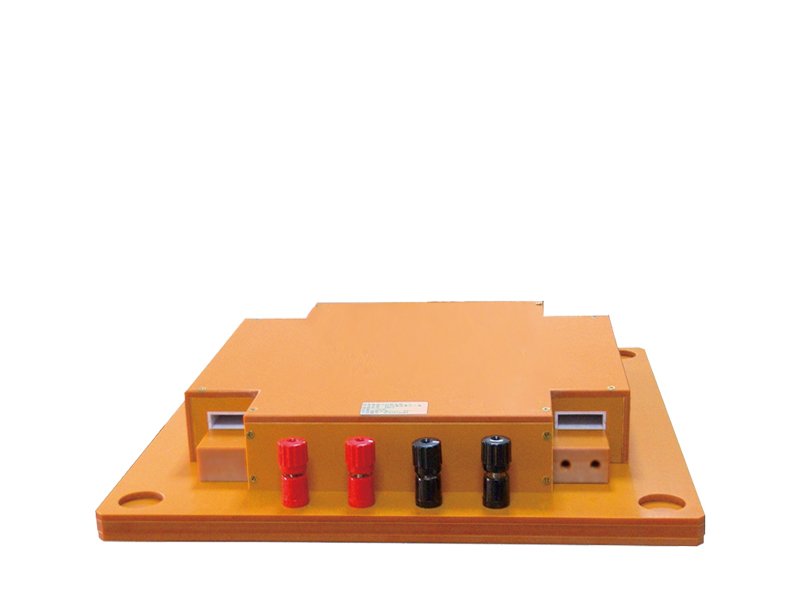

SST-500磁导计
磁导计是用于电工钢带单片样品测量时的磁化装置,由磁轭、励磁线圈和极靴等组成。测试时将被测试样放入磁导计中与磁轭一起构成闭合磁路。
可根据用户要求定制各种规格的非标磁导计。
测量参数 | 技术指标 |
适用标准 | GB13789-2022 和IEC 60404-3 |
适用频率范围 | 50Hz〜150Hz |
测量范围 |
取向硅钢:Bm1.0T~1.8T,Hm≤1000A/m 无取向硅钢:Bm0.8T~1.5T,Hm≤10kA/m |
样品尺寸 | 500mm X 500mm(单片) |
试样质量 | 240g〜1000g(建议) |

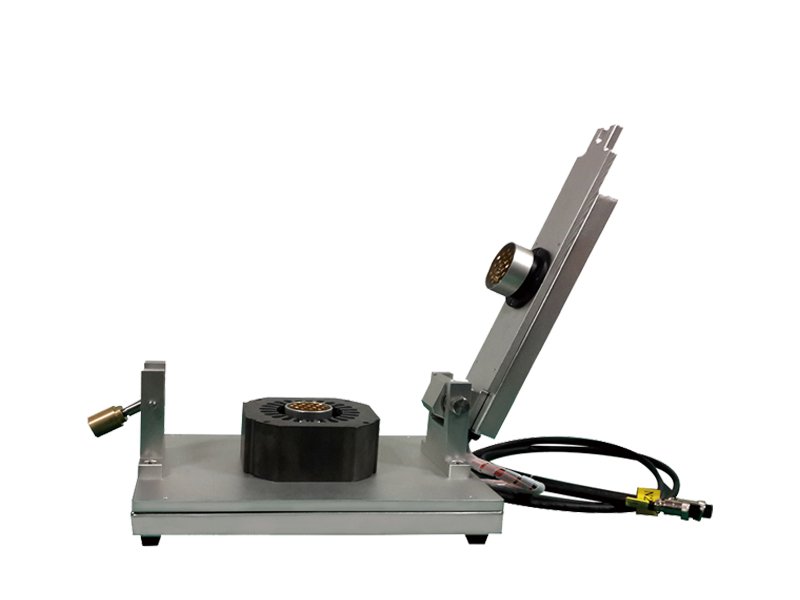

3.4. 铁芯测试工装(定制)
可根据用户测试要求定制铁芯测试工装,用于非晶卷绕磁芯和电机定子铁芯等磁性器件的快速测量。
技术参数
※ 使用环境 | |||
参数 | 技术指标 | ||
输入电源 | 单相220V,50Hz~60Hz | ||
使用环境 | 环境温度:23±5℃;环境湿度:30~75%RH | ||
外磁场干扰 | 应绝对避免 | ||
热平衡时间 | 10分钟 | ||
※ MATS-3120M硅钢测量装置 | |||
子型号 |
MATS-3120M/ 100 |
MATS-3120M/ 500 |
MATS-3120M/ 1000 |
TPS-1000A宽频程控测试电源 | |||
参数 | 技术指标 | ||
子型号 | TPS-1000A/100M2 | TPS-1000A/500M2 | TPS-1000A/1000M2 |
最大输出功率 | 2000VA有效值(正弦波) | ||
频率范围 | 40Hz~100Hz | 40Hz~500Hz | 40Hz~1000Hz |
频率细度 | < 0.1%×当前值,频率误差< 0.05% | < 0.1%×当前值,频率误差< 0.05% | < 0.1%×当前值,频率误差< 0.05% |
输出电压 | 0~200V自动量程 | 0~200V自动量程 | 0~200V自动量程 |
最大输出电流 | 30A | 30A | 30A |
标准接口 | RJ45,RS-232 | RJ45,RS-232 | RJ45,RS-232 |
锁定磁场Hm | √ | √ | √ |
锁定磁感Bm | √ | √ | √ |
电流法 | √ | √ | √ |
备注:以上功率、电压、电流均为有效值(rms)描述 | |||
※ LZ-300功率分析仪 | |||
参数 | 技术指标 | ||
子型号 | LZ-300/3030M | ||
频率测量 | 40Hz~10kHz | ||
电流测量 | 0~30A | ||
电流测量精度 | 示值0.2%(≤400Hz)【大于400Hz时:≤示值0.5%】 | ||
电压测量 | 0~300V | ||
电压测量精度 | 示值0.2%(≤400Hz)【大于400Hz时:≤示值0.5%】 | ||
采样速率 | 42MHz | ||
采样分辨率 | 12Bit | ||
相位精度 | 示值1% ±0.05° | ||
备注:以上功率、电压、电流均为有效值(rms)描述 |
技术指标
► 依据GB/T 3655-2022,在50Hz、60Hz频率下,使用25cm爱泼斯坦方圈测量30mm×300mm的硅钢标样: | ||||||||
被测参数 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
不确定度(k=2) | 1 | 2 | 1 | 2 | ||||
重复性(恒温) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
► 依据GB/T 13789-2022,在50Hz、60Hz频率下,使用SST-500单片磁导计测量500mm×500mm的硅钢标样: | ||||||||
被测参数 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
不确定度(k=2) | 1.5 | 2 | 1 | 3 | ||||
重复性(恒温) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
► 依据国标GB/T 3658-2022,在40Hz~1000Hz频率下,测量坡莫合金环形试样: | ||||||||
被测参数 | Ps(%) | μa(%) | δ(%) | Bm(%) | Hm(%) | |||
不确定度(k=2) | 3 | 2 | —— | 1 | 1 | |||
重复性(恒温) | ± 1.5 | ± 1 | ± 1 | ± 0.5 | ± 0.5 | |||
► 依据国标GB/T 19346.1-2017,在40Hz~1000Hz频率下,测量非晶环形试样: | ||||||||
被测参数 | Ps(%) | μa(%) | Ss(%) | Bm(%) | Hm(%) | |||
不确定度(k=2) | 3 | 3 | 3 | 1 | 1 | |||
重复性(恒温) | ± 1.5 | ± 1.5 | ± 1.5 | ± 0.5 | ± 0.5 |
