MATS-3110M硅钢测量装置适用于40Hz〜10kHz频率下软磁材料动态磁性参数测量，可准确测量电工钢片（带）、坡莫合金、非晶和纳米晶等软磁材料的交流磁性参数：比总损耗Ps、磁极化强度Jm、磁场强度Hm、比视在功率Ss、振幅磁导率Ua等磁性参数，以及交流磁化曲线和损耗曲线。

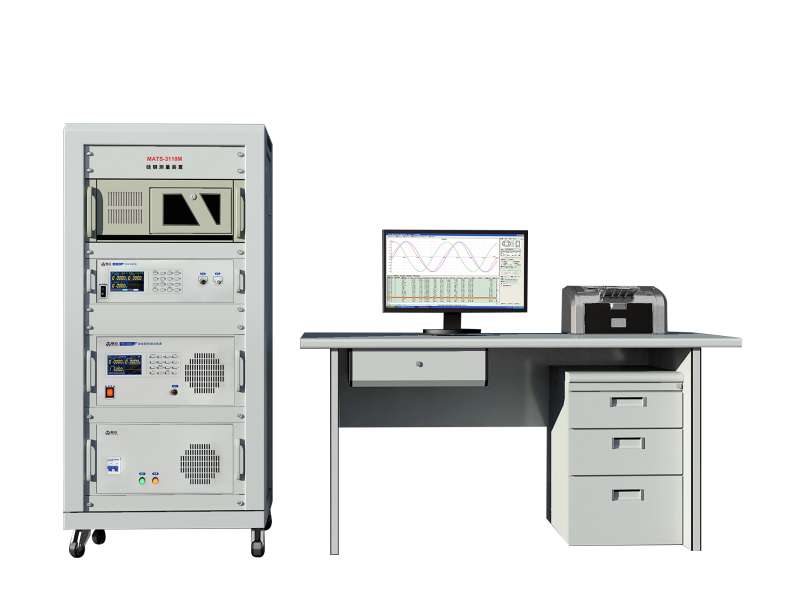

MATS-3110M硅钢测量装置由计算机、TPS-1000A测试电源和LZ-300功率分析仪组成，配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。

设备特点
1. 采用计算机控制的程控化电源搭配高精度功率分析仪，整个测试过程自动完成。
2. 数字程控电源具备自主换档功能，可根据材料特性自动匹配输出档位和采用高精度功率分析仪，有效的提高了设备的安全性和测量精度。
3. 测试样品具有闭合磁路的结构，直接在样品上绕线测量；样品、磁化线圈（N1）和测量线圈（N2）共同组成空载变压器。
4. 磁化线圈回路与高精度功率仪的电流端串联，通过读取功率表的电流峰值得到磁场峰值。
5. 测量线圈接到高精度功率仪的电压输入端，通过读取功率表的电压有效值来计算磁感应强度的峰值。

测试项目
1. 闭路样品
将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样。

材料	测量参数	适用标准
硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等	Ps、Bm、Hm、Ss、ua，以及交流磁化曲线和损耗曲线	GB/T 3658-2022 GB/T 19346.1-2017

2. 爱泼斯坦方圈

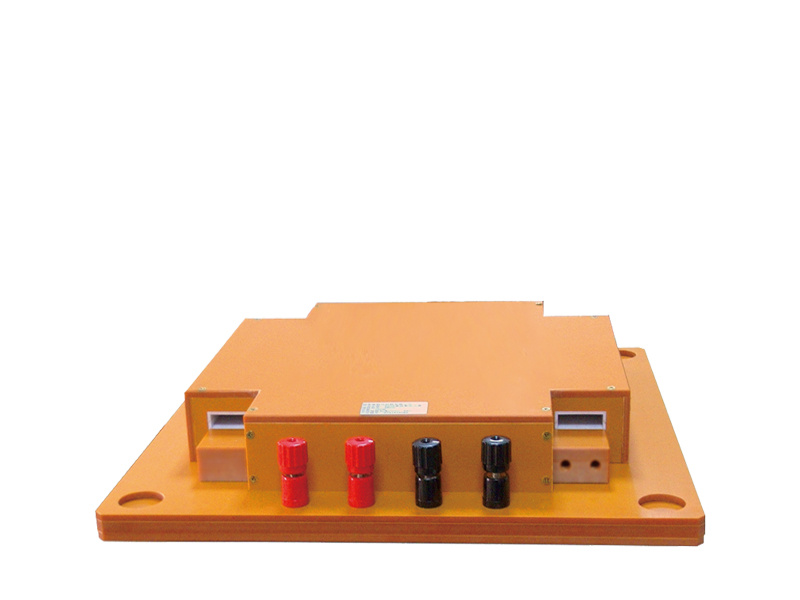

爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。

型号	ES-700	ES-200
适用标准	GB3655-2022和IEC 60404-2	GB 10129-2019
等效磁路	940mm	940mm
线圈匝数	N1=N2=700匝	N1=N2=200匝
适用频率	40Hz〜400Hz	400Hz～10kHz
测量范围	取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m
样品尺寸	宽30mm±0.2mm,长280～320mm±0.5mm
试样质量	240g〜1000g	200g〜1000g

3. SST-500磁导计
磁导计是用于电工钢带单片样品测量时的磁化装置，由磁轭、励磁线圈和极靴等组成。测试时将被测试样放入磁导计中与磁轭一起构成闭合磁路。
可根据用户要求定制各种规格的非标磁导计。

测量参数	技术指标
适用标准	GB13789-2022 和IEC 60404-3
适用频率范围	50Hz〜150Hz
测量范围	取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m
样品尺寸	500mm X 500mm（单片）
试样质量	240g〜1000g（建议）

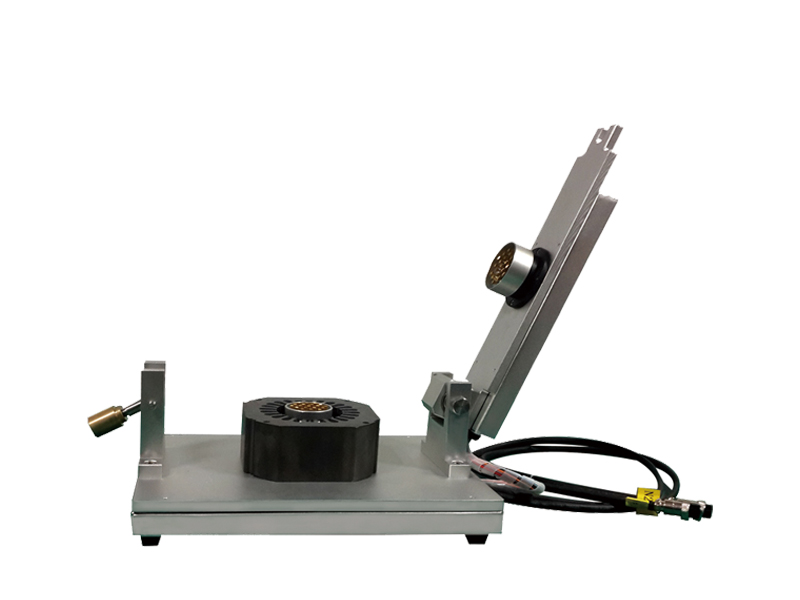

4. 铁芯测试工装（定制）
可根据用户测试要求定制铁芯测试工装，用于非晶卷绕磁芯和电机定子铁芯等磁性器件的快速测量。

技术参数

※ 使用环境
参数	技术指标
输入电源	单相220V，50Hz~60Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应绝对避免
热平衡时间	10分钟
※ MATS-3110M硅钢测量装置
子型号	MATS-3110M/ 100	MATS-3110M/ 500	MATS-3110M/ 1200	MATS-3110M/ 5K	MATS-3110M/ 10K
TPS-1000A测试电源
参数	技术指标
子型号	TPS-1000A/ 100M1	TPS-1000A/ 500M1	TPS-1000A/ 1200M1	TPS-1000A/ 5KM1	TPS-1000A/ 10KM1
最大输出功率	1000VA有效值（正弦波）
频率范围	40Hz～100Hz	40Hz～500Hz	40Hz～1200Hz	40Hz～5KHz	40Hz～10KHz
频率细度	< 0.1%×当前值，频率误差< 0.05%	< 0.1%×当前值，频率误差< 0.05%	< 0.1%×当前值，频率误差< 0.05%	< 0.1%×当前值，频率误差< 0.05%	< 0.1%×当前值，频率误差< 0.05%
输出电压（RMS）	0~150V 自动量程	0~150V 自动量程	0~150V 自动量程	0~150V 自动量程	0~150V 自动量程
最大输出电流（RMS）	20A	20A	20A	20A	20A
标准接口	RJ45，RS-232	RJ45，RS-232	RJ45，RS-232	RJ45，RS-232	RJ45，RS-232
锁定磁场Hm	√	√	√	√	√
锁定磁感Bm	√	√	√	√	√
电流法	√	√	√	√	√
※ LZ-300功率分析仪
参数	技术指标
子型号	LZ-300/3020
频率测量	40Hz～10kHz
电流测（RMS）	0～20A
电流测量精度	示值0.2%（≤400Hz）【大于400Hz时：≤示值0.5%】
电压测（RMS）	0～300V
电压测量精度	示值0.2%（≤400Hz）【大于400Hz时：≤示值0.5%】
采样速率	42MHz
采样分辨率	12Bit
相位精度	示值1% ±0.05°

技术指标

► 依据GB/T 3655-2022，在50Hz、60Hz频率下，使用25cm爱泼斯坦方圈测量30mm×300mm的硅钢标样。
被测参数	Ps(%)			Hrms(%)		Bm(%)		Hm(%)
不确定度(k=2)	1			2		1		2
重复性(恒温)	± 0.5			± 1		± 0.5		± 1
► 依据GB/T 13789-2022，在50Hz、60Hz频率下，使用SST-500单片磁导计测量500mm×500mm的硅钢标样。
被测参数	Ps(%)			Hrms(%)		Bm(%)		Hm(%)
不确定度(k=2)	1.5			2		1		3
重复性(恒温)	± 0.5			± 1		± 0.5		± 1
► 依据国标GB/T 3658-2022，在40Hz～10kHz频率下，测量坡莫合金环形试样：
被测参数		Ps(%)	μa(%)		δ(%)		Bm(%)	Hm(%)
不确定度(k=2)		3	2		——		1	1
重复性(恒温)		± 1.5	± 1		± 1		± 0.5	± 0.5
► 依据国标GB/T 19346.1-2017，在40Hz～10kHz频率下，测量非晶环形试样：
被测参数		Ps(%)	μa(%)		Ss(%)		Bm(%)	Hm(%)
不确定度(k=2)		3	3		3		1	1
重复性(恒温)		± 1.5	± 1.5		± 1.5		± 0.5	± 0.5

SMTest测量软件

1、运行环境：测量软件运行于Windows操作系统下，操作简捷;

2、系统语言：中文;

3、有多种单位制式可选，以保证不同用户各自的使用习惯;

4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入;

5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度;

6、支持一次设置多组测量条件，可同时设置固定频率、固定Bm和固定Hm等多种测量模式，一键完成多条件测试;

7、每组一次设置1～100个测试点，支持批量快速设置;

8、设置的测量条件保存到“保存的测量条件”，无需重复输入测量条件;

9、文件系统采用数据库格式，可输出测试结果到Excel表格中;

10、测试数据自动保存，支持历史数据查询、调入和删除;
