MATS-3100SA软磁动态测量装置可自动测量铁硅铝、铁铝、软磁铁氧体、坡莫合金、非晶/纳米晶和硅钢等软磁材料在1kHz~300kHz(连续频率)条件下的交流磁性参数:Ps、Bm、Hm、Ss,μa、δ、Br和Hc,可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。

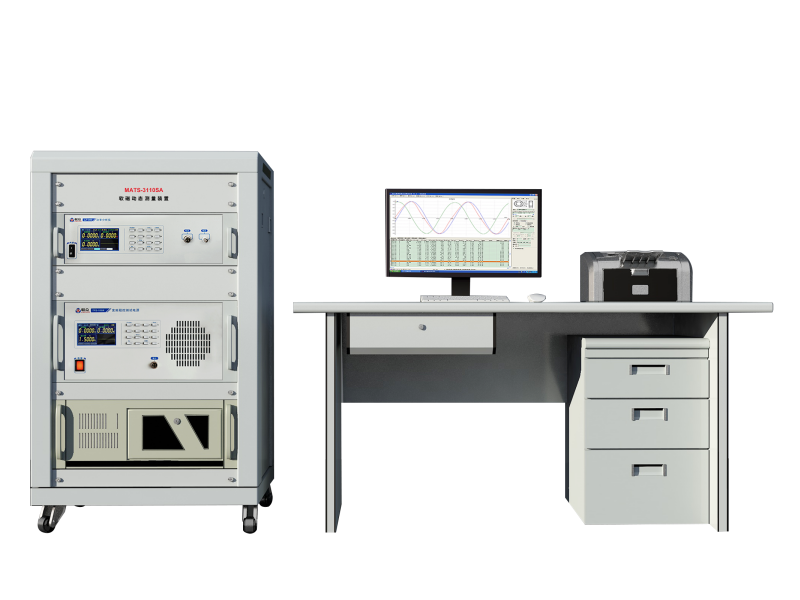

测试系统由计算机、TPS系列宽频程控测试电源和LZ系列功率分析仪组成,配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件,可实现各种复杂的磁特性测试以及数据管理。
设备特点
►采用计算机控制的程控化电源和功率分析仪,整个测试过程自动完成。
►数字程控电源具备自主换档功能,可根据材料特性自动匹配输出档位和采样量程,有效的提高了设备的安全性和测量精度。
►测试样品具有闭合磁路的结构,直接在样品上绕线测量;样品、磁化线圈(N1)和测量线圈(N2)共同组成空载变压器。
►磁化线圈回路与功率分析仪的电流端串联,通过读取功率表的电流峰值得到磁场峰值。
►测量线圈接到标准功率表的电压输入端,通过读取功率表的电压有效值来计算磁感应强度的峰值。
►设备具有硬件与算法双重保护,测试过载时具有自动取消报警功能。
测试项目
1.双绕组测试
1.1.测试样品形状:直接在样品上绕制励磁(N1)和感应(N2)线圈测量环形、矩形、EE形和EI形等闭路样品。
1.2.测试样品种类:可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金、金属磁粉芯和软磁铁氧体等软磁材料。
1.3.测试参数:测量软磁材料的动态磁性参数,可准确测量μa、δ和Ps,可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数。
2.单绕组测量
设备支持单绕组测量,可直接测量光伏储能电感和环形电感等磁性器件。此时,功耗Pe包含绕组线圈的线损。
适用标准
◆ GB/T3658-2022软磁金属材料和粉末冶金材料20Hz~100kHz频率范围内磁性能的环样测量方法
◆ GB/T19346.1-2017非晶纳米晶合金测试方法,第1部分:环形试样交流磁性能
◆ SJ20966-2006软磁铁氧体材料测量方法
◆ IEC60404-6-2008磁性材料.第6部分:使用环形试样的频率范围在20至200kHz的软磁金属材料和粉末材料磁性能的测量方法。
技术参数
1、硬件参数
※ 使用环境 |
参数 |
技术指标 |
输入电源 |
单相220V,50Hz~60Hz |
使用环境 |
环境温度:23±5℃;环境湿度:30~75%RH |
外磁场干扰 |
应绝对避免 |
热平衡时间 |
10分钟 |
※ MATS-3100SA软磁动态测量装置 |
子型号 |
MATS-3100SA/
1210(A/B) |
MATS-3100SA/
2010B |
MATS-3100SA/
3010B |
MATS-3100SA/
1010B |
TPS-500A/TPS-1000A宽频程控测试电源 |
参数 |
技术指标 |
子型号 |
TPS-500A/
1210(A/B) |
TPS-500A/
2010B |
TPS-500A/
3010B |
TPS-1000A/
1010B |
最大输出
功率 |
500VA正弦波 |
500VA正弦波 |
500VA正弦波 |
1000VA 正弦波 |
频率范围 |
1kHz~120kHz |
1kHz~200kHz |
1kHz~300kHz |
1k~100kHz |
频率细度 |
< 0.1%×当前值,频率误差< 0.05% |
< 0.1%×当前值,频率误差< 0.05% |
< 0.1%×当前值,频率误差< 0.05% |
< 0.1%×当前值,频率误差< 0.05% |
输出电压 |
0~300V自动量程 |
0~300V自动量程 |
0~300V自动量程 |
0~300V四档自动量程 |
最大输出
电流(RMS) |
10A |
10A |
10A |
10A |
标准接口 |
RJ45,RS-232 |
RJ45,RS-232 |
RJ45,RS-232 |
RJ45,RS-232 |
锁定Bm |
√ |
√ |
√ |
√ |
锁定Hm |
选配 |
√ |
√ |
√ |
备注:以上功率、电压、电流均为有效值(rms)描述 |
※ LZ-300 功率分析仪 |
参数 |
技术指标 |
子型号 |
LZ-300 /3010A |
频率测量 |
1kHz~300kHz |
电压测量 |
0~300V自动量程 |
电压测量精度 |
≤示值0.5% |
电流测量 |
0~10A自动量程 |
电流测量精度 |
≤示值0.5% |
采样速率 |
42MHz |
采样分辨率 |
12Bit |
相位精度 |
示值1% ±0.05° |
备注:以上功率、电压、电流均为有效值(rms)描述 |
2、系统技术指标
在100kHz下测试金属磁粉芯环形样品,技术指标如下: |
被测参数 |
不确定度(k=2) |
重复性(恒温) |
损耗角范围 |
0.5° |
1° |
1.5° |
≥3° |
0.5° |
1° |
1.5° |
≥3° |
Ps |
25% |
15% |
10% |
3% |
±10% |
±5% |
±3.5% |
±1.5% |
δ |
20% |
12% |
8% |
3% |
±0.05° |
±0.05° |
±0.05° |
±0.05° |
ua |
3% |
3% |
3% |
3% |
±1.5% |
±1.5% |
±1.5% |
±1.5% |
Ss |
3% |
3% |
3% |
3% |
±1.5% |
±1.5% |
±1.5% |
±1.5% |
Hm |
1% |
1% |
1% |
1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
Bm |
1% |
1% |
1% |
1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
SMTest测量软件
1、运行环境:测量软件运行于Windows操作系统下,操作简捷;
2、系统语言:中文;
3、有多种单位制式可选,以保证不同用户各自的使用习惯;
4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入;
5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度;
6、支持一次设置多组测量条件,可同时设置固定频率、固定Bm和固定Hm等多种测量模式,一键完成多条件测试;
7、每组一次设置1~100个测试点,支持批量快速设置;
8、设置的测量条件保存到“保存的测量条件”,无需重复输入测量条件;
9、文件系统采用数据库格式,可输出测试结果到Excel表格中;
10、测试数据自动保存,支持历史数据查询、调入和删除;
123456678899999
测试样品种类:可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金金属磁粉芯和软磁铁氧体等软磁材料。
测试参数:测量软磁材料的动态磁性参数,可准确测量μa、δ和Ps,可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数。
技术参数
使用环境 |
参数 |
技术指标 |
输入电源 |
单相220V,50Hz |
使用环境 |
环境温度:23±5℃;环境湿度:30~75%RH |
外磁场干扰 |
应绝对避免 |
热平衡时间 |
10分钟 |
LZ-410信号发生器 |
参数 |
技术指标 |
频率带宽 |
10〜1MHz;频率步进:1Hz |
频率精度 |
< 0.1%×当前值;频率误差< 0.05% |
电压精度 |
1mV (程控,锁Bm测试时); |
电压失真度 |
<0.5% |
NF42014功率放大器 |
参数 |
技术指标 |
输出功率 |
200VA |
频率带宽 |
10Hz-1MHz |
最大输出电压 |
50Vrms |
最大输出电流 |
±4Arms |
CH-2335A高精密宽频功率分析仪 |
参数 |
技术指标 |
频率测量范围 |
DC〜1MHz; |
电流测量范围 |
1uA~15A (峰值); |
电流测量精度 |
不确定度≤0.4%; |
电压测量范围 |
1mV~1000Vrms(有效值); |
电压测量精度 |
不确定度≤0.4%; |
功率测量精度 |
不确定度≤0.6%(满量程) |
SMTest测量软件
1、运行环境:测量软件运行于Windows操作系统下,操作简捷;
2、系统语言:中文;
3、有多种单位制式可选,以保证不同用户各自的使用习惯;
4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入;
5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度;
6、支持一次设置多组测量条件,可同时设置固定频率、固定Bm和固定Hm等多种测量模式,一键完成多条件测试;
7、每组一次设置1~100个测试点,支持批量快速设置;
8、设置的测量条件保存到“保存的测量条件”,无需重复输入测量条件;
9、文件系统采用数据库格式,可输出测试结果到Excel表格中;
10、测试数据自动保存,支持历史数据查询、调入和删除;
