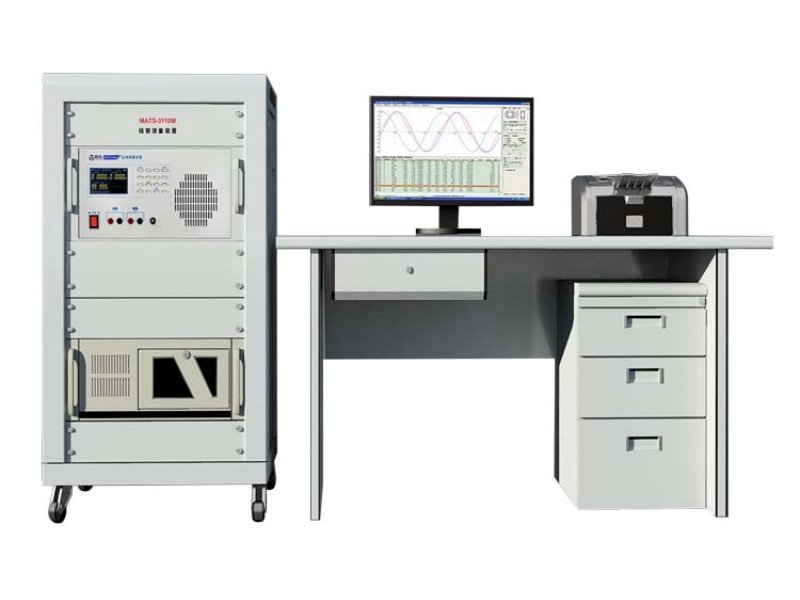

MATS-3100M硅钢测量装置适用于软磁材料动态磁性参数测量，可准确测量电工钢片（带）、坡莫合金、非晶和纳米晶等软磁材料在频率40Hz-1200Hz条件下的交流磁性参数：比总损耗Ps、磁极化强度Jm/Bm、磁场强度Hm、比视在功率Ss、振幅磁导率Ua等磁性参数，以及交流磁化曲线和损耗曲线。

MATS-3100M硅钢测量装置配置网络适配器，支持WAN和LAN网络连接；配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。

设备特点
► 采用伏安法和数字积分测量动态磁滞回线，可准确测量μa、δ、Ps、Br和Hc，并推算特定条件下的μ′、μ″、 μL、μR、Q和AL等动态磁性参数。
► 第三代信号源，初级输出低至10mV时，仍保持较高的信噪比。
► 数字动态反馈处理，次级电压信号测量分辨率最小可达到1mVrms。
► 数字波形补偿，通过数字合成和移相技术，有效保证被测样品在近饱和磁化状态下次级电压的波形因数，测量结果更准确。
► 全频段锁定磁场测量，初级励磁电流最小分辩率1mApk。特别适合电流互感器磁芯等器件的交流磁化曲线测量。
► 最大磁化场可达10KA/m（配700匝方圈）；最大励磁功率可达500VA有效值。
► 全频段支持锁B与锁H，具有自动退磁功能。

测试项目
1. 闭路样品
将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样。

材料	测量参数	适用标准
硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等	Ps、Bm、Hm、Ss、ua，以及交流磁化曲线和损耗曲线	GB/T 3658-2022 GB/T 19346.1-2017

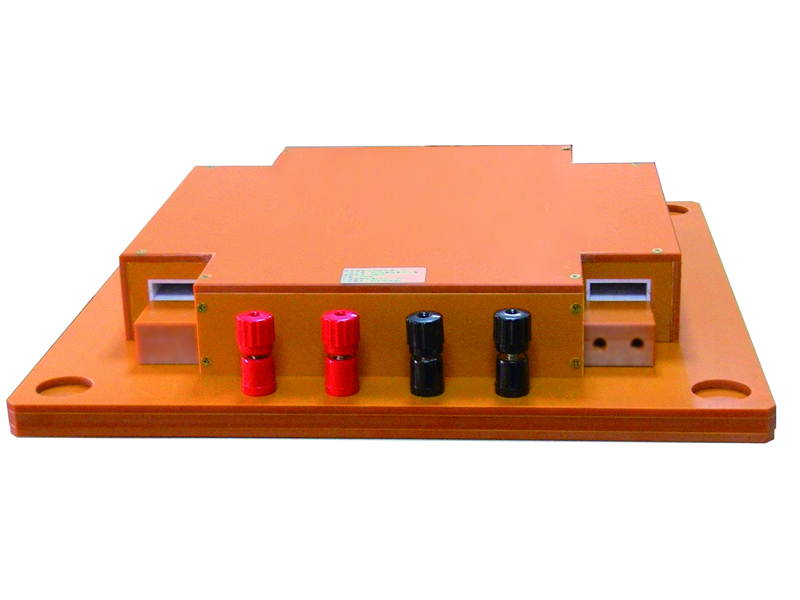

2. 爱泼斯坦方圈
爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。

型号	ES-700	ES-200
适用标准	GB3655-2022和IEC 60404-2	GB 10129-2019
等效磁路	940mm	940mm
线圈匝数	N1=N2=700匝	N1=N2=200匝
适用频率	40Hz〜400Hz	400Hz～10kHz
测量范围	取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m
样品尺寸	宽30mm±0.2mm,长280～320mm±0.5mm
试样质量	240g〜1000g	200g〜1000g

3. SST-500磁导计
磁导计是用于电工钢带单片样品测量时的磁化装置，由磁轭、励磁线圈和极靴等组成。测试时将被测试样放入磁导计中与磁轭一起构成闭合磁路。
可根据用户要求定制各种规格的非标磁导计。

测量参数	技术指标
适用标准	GB13789-2022 和IEC 60404-3
适用频率范围	50Hz〜150Hz
测量范围	取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m
样品尺寸	500mm X 500mm（单片）

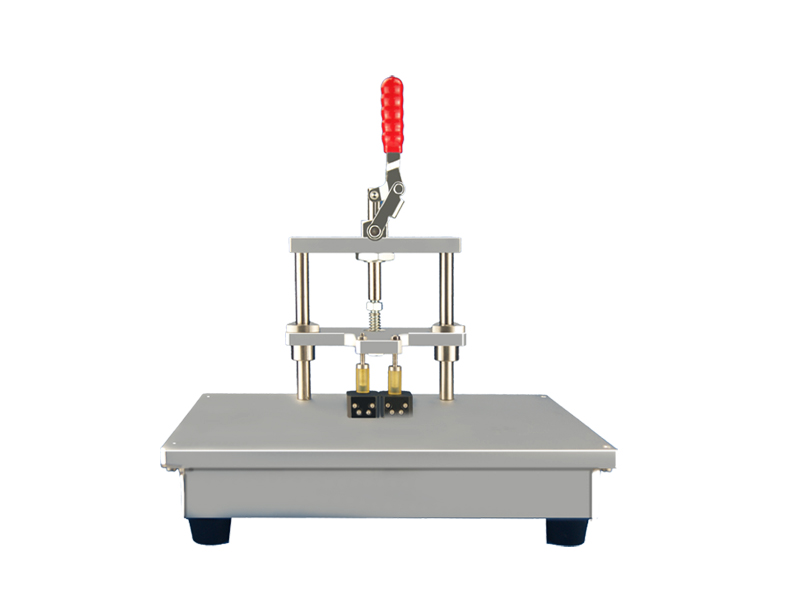

4. 铁芯测试工装（定制）
可根据用户测试要求定制铁芯测试工装，用于非晶卷绕磁芯和电机定子铁芯等磁性器件的快速测量。

技术参数
1、硬件参数

※ 使用环境
参数	技术指标
输入电源	单相220V，50Hz~60Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应绝对避免
热平衡时间	10分钟
※ MATS-3100M硅钢测量装置
子型号	MATS-3100M/100	MATS-3100M/500		MATS-3100M/1200
最大输出功率	500VA有效值（正弦波）	500VA有效值（正弦波）		500VA有效值（正弦波）
频率范围	40Hz～100Hz	40Hz～500Hz		40Hz～1200Hz
频率细度	< 0.1%×当前值，频率误差< 0.05%	< 0.1%×当前值，频率误差< 0.05%		< 0.1%×当前值，频率误差< 0.05%
输出电压	0～150V自动量程	0～150V自动量程		0～150V自动量程
最大输出电流	10A	10A		10A
采样速率	3.6MHz	3.6MHz		3.6MHz
采样分辨率	16Bit	16Bit		16Bit
电压采样	0～300V自动量程	0～300V自动量程		0～300V自动量程
电压采样最小分辩率	1mVrms	1mVrms		1mVrms
电流采样	0～10A自动量程	0～10A自动量程		0～10A自动量程
电流采样最小分辨率	1mApk	1mApk		1mApk
标准接口	RJ45，RS-232
锁定磁场Hm	√	√	√
锁定磁感Bm	√	√	√
电流法	√	√	√
H线圈法	选配	选配	选配
数字波形补偿	√	√		√
备注：以上功率、电压、电流均为有效值（rms）描述

2、技术指标

► 依据GB/T 3655-2022，在50Hz、60Hz频率下，使用25cm爱泼斯坦方圈测量30mm×300mm的硅钢标样。
被测参数	Ps(%)			Hrms(%)		Bm(%)		Hm(%)
不确定度(k=2)	1			2		1		2
重复性(恒温)	± 0.5			± 1		± 0.5		± 1
► 依据GB/T 13789-2022，在50Hz、60Hz频率下，使用SST-500单片磁导计测量500mm×500mm的硅钢标样。
被测参数	Ps(%)			Hrms(%)		Bm(%)		Hm(%)
不确定度(k=2)	1.5			2		1		3
重复性(恒温)	± 0.5			± 1		± 0.5		± 1
► 依据国标GB/T 3658-2022，在40Hz～1200Hz频率下，测量坡莫合金环形试样：
被测参数		Ps(%)	μa(%)		δ(%)		Bm(%)	Hm(%)
不确定度(k=2)		3	2		——		1	1
重复性(恒温)		± 1.5	± 1		± 1		± 0.5	± 0.5
► 依据国标GB/T 19346.1-2017，在40Hz～1200Hz频率下，测量非晶环形试样：
被测参数		Ps(%)	μa(%)		Ss(%)		Bm(%)	Hm(%)
不确定度(k=2)		3	3		3		1	1
重复性(恒温)		± 1.5	± 1.5		± 1.5		± 0.5	± 0.5

SMTest测量软件

1、运行环境：测量软件运行于Windows操作系统下，操作简捷;

2、系统语言：中文;

3、有多种单位制式可选，以保证不同用户各自的使用习惯;

4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入;

5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度;

6、支持一次设置多组测量条件，可同时设置固定频率、固定Bm和固定Hm等多种测量模式，一键完成多条件测试;

7、每组一次设置1～100个测试点，支持批量快速设置;

8、设置的测量条件保存到“保存的测量条件”，无需重复输入测量条件;

9、文件系统采用数据库格式，可输出测试结果到Excel表格中;

10、测试数据自动保存，支持历史数据查询、调入和删除；

使用环境
参数	技术指标
输入电源	单相220V，50Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应绝对避免
热平衡时间	10分钟
LZ-410信号发生器
参数	技术指标
频率带宽	10〜1MHz；频率步进：1Hz
频率精度	< 0.1%×当前值;频率误差< 0.05%
电压精度	1mV （程控，锁Bm测试时）；
电压失真度	<0.5%
NF42014功率放大器
参数	技术指标
输出功率	200VA
频率带宽	10Hz-1MHz
最大输出电压	50Vrms
最大输出电流	±4Arms
CH-2335A高精密宽频功率分析仪
参数	技术指标
频率测量范围	DC〜1MHz；
电流测量范围	1uA～15A (峰值)；
电流测量精度	不确定度≤0.4%；
电压测量范围	1mV～1000Vrms（有效值）；
电压测量精度	不确定度≤0.4%；
功率测量精度	不确定度≤0.6%（满量程）
