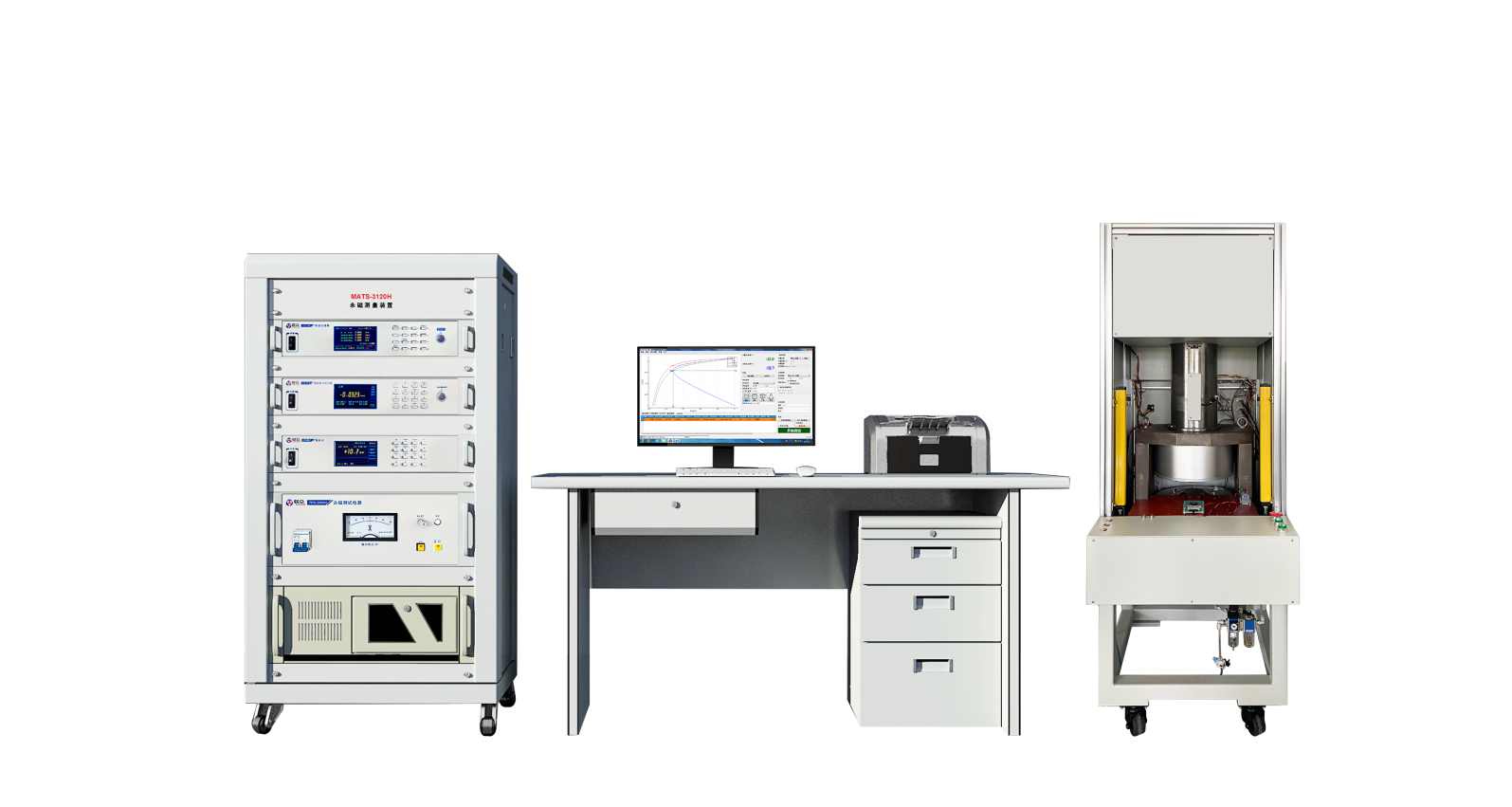

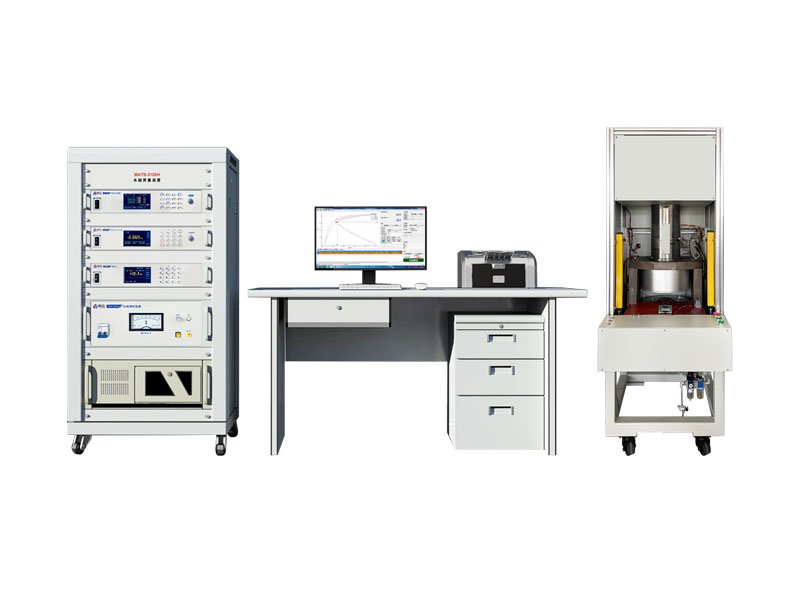

MATS-3120H永磁测量装置可自动测量永磁材料的磁滞回线和退磁曲线，准确测量剩磁Br、矫顽力Hcb、内禀矫顽力Hcj和最大磁能积(BH)max等磁特性参数。

MATS-3120H永磁测量装置采用全自研自校准的高精度数字混合电子积分器；有效提高了被测参数的各项指标。同时采用准自动化设计；在微机控制下电磁铁可以实现自动升降并锁紧，样品只需放在工作台指定位置即可，自动读取线圈参数，尤其对于稀土测量操作简便可实现自动抛移测量功能；用户可根据需求定向配置，根据被测样品的内禀矫顽力和尺寸确定电磁铁的大小和对应的测试电源功率。

设备特点

► 搭配全自研自校准高精度双数字混合电子积分器，优化算法数据更准确；

► 准自动化设计，自动送样测量操作简单；

► 自动读取线圈参数，无需手动填写；

► 搭配安全光栅保护更完善；

► 可根据样品尺寸定制测量线圈；

► 模块化设计，方便升级与维护；

► 搭配全自研优化专业软件，可自动完成磁性能测试，并绘制曲线功能；

► 液晶显示设备各种状态，直观明显；

► 稀土测量支持全自动抛移，操作简单，无需人为判断方向（对极）；

► 磁通具有自动调漂移与清0等功能。

测量方法

► 磁感应强度或磁极化强度测量：采用 J线圈 + 混合电子积分器来测量磁极化强度，J线圈的残匝面积通过软件自动补偿。

► 磁磁场测量：采用H线圈+混合电子积分器来测量磁场。

测量项目

► 自动测量铁氧体、橡塑磁体和铝镍钴等一般永磁材料的饱和磁滞回线和磁特性参数：Js、Br、Hcb、Hcj、(BH)max和μrec。

► 自动测量粘接钕铁硼、烧接钕铁硼和钐钴等稀土永磁材料在第二象限的退磁曲线和磁特性参数Br、Hcb、Hcj、Hk(H90)、(BH)max。

► 测试样品的形状可为圆环，圆饼，方块等形状。

备注：测量稀土永磁时，为使样品需饱和充磁，需要一台脉冲充磁机和一个充磁线圈

适用标准

► 国际标准IEC60404-5、美国标准 ASTM A977/977M 、德国标准 IEC DIN60404-5

► 国家标准GB/T3217-2013永磁(硬磁)材料磁性试验方法

► 国家标准GB11209-89磁性橡胶磁性能的测定方法

技术参数

※ 使用环境
参数	技术指标
输入电源	单相220V，50Hz~60Hz/三相380V，50Hz~60Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应绝对避免
热平衡时间	10分钟
※LZ-100数据处理器
型号	LZ-100
AD转换	16Bit
最高采样速率	250kHz
功能	电源输出反馈、系统控制、数据处理
※ TPS-2X00H/C系列永磁测试电源
型号	TPS-2100H/C				TPS-2300H /C
输入电源	单相 220V 50Hz				三相 380V 50Hz
输出电压	0～±180V				0～±300V
输出电流	± 30A（最大值）				± 60A（最大值）
输出保护	过压、过流、短路保护
※ LZ-910混合电子积分器
型号	LZ-910
磁通量程	无限量程
分辨率	全域0.01uWb,表显0.1uWb
测量精度	优于±0.1%*0.4mWb
零点漂移	1uWb/min
校准	支持一键自动校准
测量线圈	B/J/H线圈
※ DCT-XXX电动电磁铁参数
型号	DCT-150			DCT-200			DCT-250
极头间距	0～50mm			0～80mm			0～80mm
极柱直径	150mm			200mm			250mm
额定电流	30A			60A			60A
最大气隙磁场	2.4T			2.8T			3.0T
备注：最大气隙磁场是在铁钴极头极面直径收缩到80mm，气隙10mm条件下测试获得。
※ 装置技术指标在恒温条件下测试AlNiCo标准试样时，技术指标如下：
被测参数		Br(%)	Hcb(%)			Hcj(%)		(BH)max(%)
不确定度(k=2)		1	1			1		2
重复性(恒温)		± 0.2	± 0.2			± 0.2		± 0.5
备注：重复性指在相同测量条件下，样品保持不移动重复测量（RSD计算）

HMTest测量软件

► 运行环境：测量软件运行于Windows7/10操作系统下，操作简捷。

► 系统语言：中文/英文可选。

► 有多种单位制式可选，以保证不同用户各自的使用习惯。

►测试过程实时监控采样波形和仪器状态，并可随时中止。

►可显示B(H)和J(H)磁滞回线或退磁曲线，并可根据需要切换不同显示图形。

►具有用户自由选择样品经过测试后是否退磁功能。

►可同时显示多个测试数据的曲线图，如：同一样品在不同温度下的退磁曲线或磁滞回线，不同样品的退磁曲线或磁滞回线等。

► 文件系统采用数据库格式，可输出测试结果到Excel表格中。

► 测试数据自动保存，支持历史数据查询、调入和删除。

►测试报告包含完整的曲线图、测试结果、测试条件和样品参数。

►可在测试报告页面中添加用户标志和企业名称。
