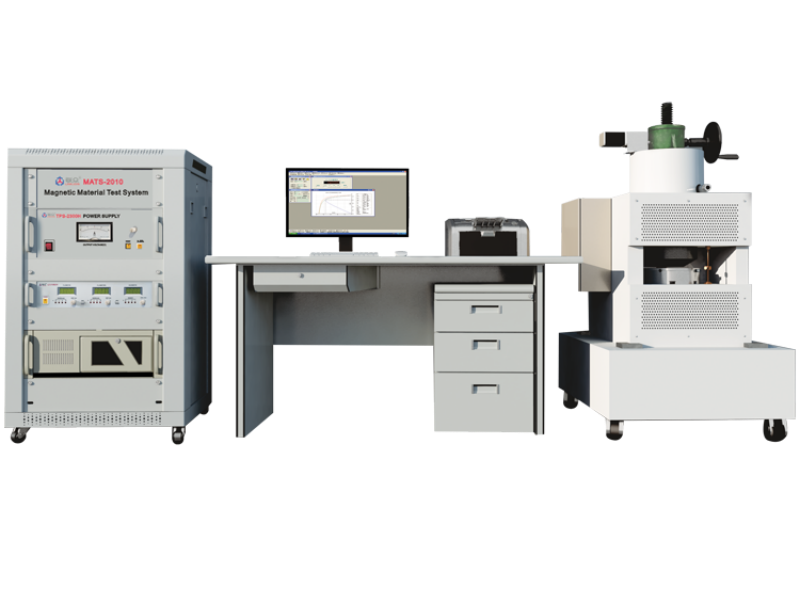

MATS-2010H永磁测量装置可自动测量永磁材料的磁滞回线和退磁曲线,准确测量剩磁Br、矫顽力Hcb、内禀矫顽力Hcj和最大磁能积(BH)max等磁特性参数。
装置采用ATS结构,用户可根据自己的需要来定制不同的配置:根据被测样品的内禀矫顽力和尺寸大小确定电磁铁的型号和对应的测试电源功率;根据测试方法选择不同的测量线圈和探头;根据样品的形状决定是否选择夹具;根据测试要求决定是否选择加热装置等等。
产品特点
自动设定最佳的励磁电压和磁通计、磁强计的量程档位;
自动测量铁氧体、橡塑磁体和铝镍钴等一般永磁材料的饱和磁滞回线和磁特性参数:Js、Br、HcB、HcJ、(BH)max和 rec;
选配加热极头和温控装置对铁氧体、铝镍钴和稀土材料进行高温(最高可达 220℃)下的磁性能检测;

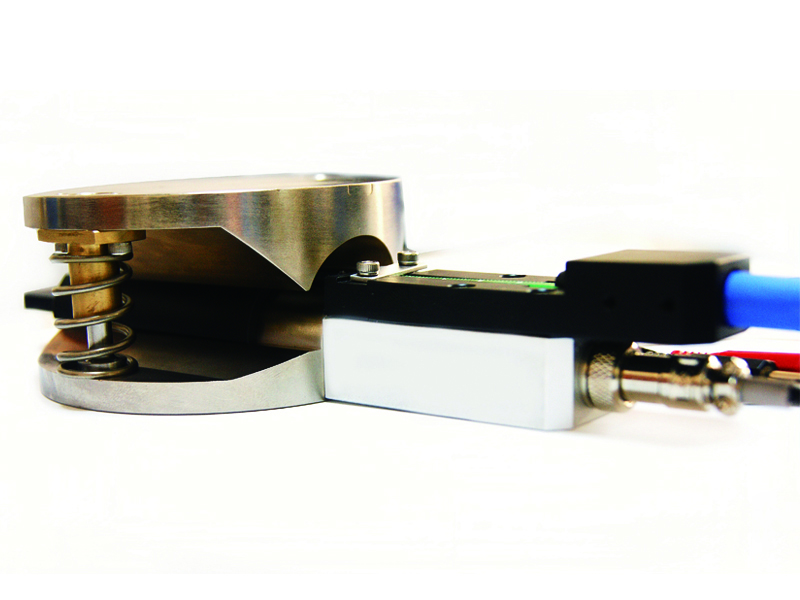

选配瓦形夹具,可直接测量铁氧体磁瓦;
测试项目
自动测量铁氧体、橡塑磁体和铝镍钴等一般永磁材料的饱和磁滞回线和磁特性参数:Js、Br、HcB、HcJ、(BH)max和μrec;
自动测量粘接钕铁硼、烧接钕铁硼和钐钴等稀土永磁材料在第二象限的退磁曲线和磁特性参数Br、HcB、HcJ、Hk(H90)、(BH)max;
测试样品的形状可为圆环,圆饼,方块和其它不规则的形状;
可选配瓦形工装直接测量电机磁瓦;
可选配温控装置测量永磁材料在(50〜250℃)不同温度条件下的磁性参数;
软件界面
曲线界面
技术参数
测试AlNiCo标样
被测参数 |
Br(%) |
Hcb(%) |
Hcj(%) |
(BH)max(%) |
不确定度(k=2) |
1 |
1 |
1.5 |
2 |
重复性(恒温) |
± 0.3 |
± 0.3 |
± 0.3 |
± 1 |
选配件
1、TCS系列温控电源
型号 |
TCS-200 |
TCS-250 |
最大输出功率 |
800w |
1200w |
温度控制范围 |
50~200℃ |
50~250℃ |
控温精度 |
±1°C |
备注 |
需与加热极头配套使用 |
3、电磁铁

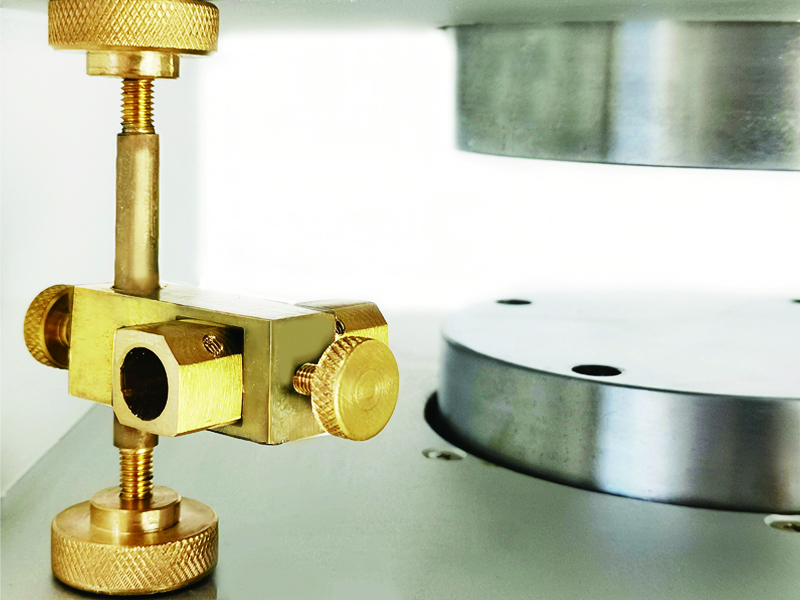

DCT系列测试电磁铁为立式结构,极柱直径为130、150mm、250mm,轭铁、极头和极柱均采用DT4C电工纯铁,剩磁小,磁导率高,使得电磁铁整体尺寸大为减小。精密加工,上下极柱垂直对心度不超过公差等级9级,极头镀铬后表面光洁度不低于8。配置极柱锁紧机构与霍尔探头支架,结构紧凑。
型号 |
130mm |
150mm |
250mm |
极头直径 |
130mm |
150mm收缩到80mm |
250mm收缩到80mm |
极头间距 |
0~50mm(连续可调) |
0~50mm(连续可调) |
0~80mm(电动连续可调) |
最大磁场 |
1.5T(极头间距为10mm,线圈电流为20A时) |
2.4T(极头间距为10mm,线圈电流为30A时) |
3.0T(铁钴极头间距为10mm,线圈电流为60A时) |
