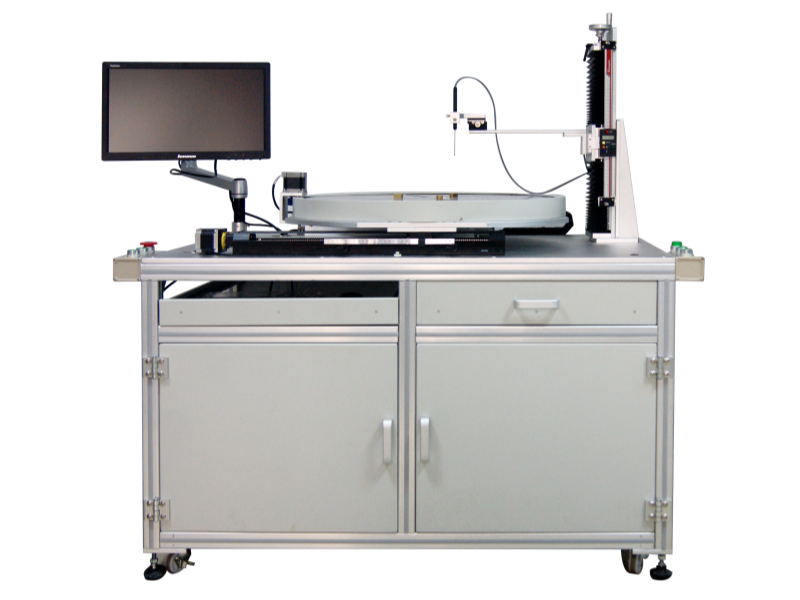

CIM-3140MPT透磁率测量仪

       CIM-3140MPT透磁率测量装置是一款样品透磁测量设备,主要用于磁性溅射靶材包括PTFmean、PTFwarp、PTFrange、%PTFmax、%PTFmin、%PTFmean、%PTFwarp、%PTFstdev等参数测量,并对测试结果进行统计分析,可绘制PTF曲线图、%PTF曲线图。
       CIM-3140MPT透磁率测量装置具有文件管理、测试和数据(图形)输出等功能, 可满足用户对磁性溅射靶材的测试、数据(报告)输出及数据管理等需求。



       CIM-3140MPT透磁率测量装置是一款样品透磁测量设备,主要用于磁性溅射靶材包括PTFmean、PTFwarp、PTFrange、%PTFmax、%PTFmin、%PTFmean、%PTFwarp、%PTFstdev等参数测量,并对测试结果进行统计分析,可绘制PTF曲线图、%PTF曲线图。
       CIM-3140MPT透磁率测量装置具有文件管理、测试和数据(图形)输出等功能, 可满足用户对磁性溅射靶材的测试、数据(报告)输出及数据管理等需求。


使用环境
供电电源:单相200V~240V,50Hz±10%
环境温度:23±5℃
环境湿度:30~75%RH
外磁场干扰:应绝对避免
热平衡时间:10分钟
请将测试工作台摆放在坚实及平整的地面上,并将工作台安装平稳牢固。



技术参数
项目 指标
输入电源 AC 200~240V  50/60Hz
外形尺寸 1200mmx800mmx1400mm (长 * 宽 * 高)
总 功 率 约500W
系统控制 PC+6616PX 16位数据采集卡
X单轴行程 0-250mm,电动调节
Z单轴行程 0-200mm,手动调节
R旋转轴 角度刻线间隔5度,旋转速度1-6度/秒可调
测试时间 测试时间可调,最快60秒/圈
测量范围 试样外径Φ100mm∽Φ600mm、高度≤50mm
磁强计 量程 1KGs, 2KGs, 4KGs, 8KGs
测量精度 满量程达0.5%
测量最小面积 标配探头:4.3mm宽*1.2mm厚
测量参数 PTFmean、PTFwarp、PTFrange、%PTFmax、%PTFmin、%PTFmean、%PTFwarp
A/D数据采集 16Bits,旋转分辨率:>12000点/360º
测量结果重复度 小于0.5%
测量软件 Windows 7运行环境,测量数据可以EXCEL形式保存在硬盘,可随时查询
测量报告 透磁场坐标和透磁率坐标
合格判定 按标准进行判定
