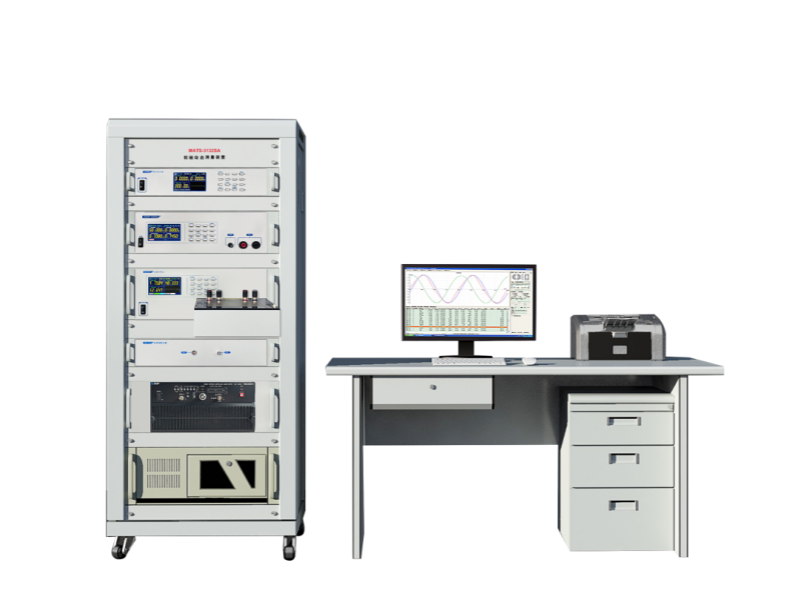

MATS-3132SA软磁动态测量装置可自动测量铁硅铝、铁铝、软磁铁氧体、坡莫合金、非晶/纳米晶和硅钢等软磁材料在10Hz～1MHz（连续频率）下的交流磁性参数：Ps、δ、Hm、Bm、Ss和μa，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。

测试系统采用数字信号合成及处理技术, 由工控计算机与高速宽频带双极性功率放大器、宽频带功率分析仪、功率补偿模块等组成，系统采用自动功率补偿技术，最大励磁功率可达到2000VA（10kHz~500kHz），实现了宽频带、高功率，较好的解决了高频条件下试样制备要求高，测试范围窄的问题。

配置MATS磁性自动测量系统V7.7——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。

设备特点

► 采用计算机控制的数字化电源和宽频带功率分析仪及功率补偿模块，整个测试过程自动完成。

► 测试样品具有闭合磁路的结构，直接在样品上绕线测量；样品、磁化线圈（N1）和测量线圈（N2）共同组成空载变压器。

► 磁化线圈回路与标准功率表的电流端串联，通过读取功率表的电流峰值得到磁场峰值。

► 测量线圈接到标准功率表的电压输入端，通过读取功率表的电压有效值来计算磁感应强度的峰值。

►设备具有硬件与算法双重保护，测试过载时具有自动取消报警功能。

►全自研自动功率补偿技术。

►支持样品外形尺寸直接计算样品的有效截面积Ae和有效磁路长度Le。

►具有过压过流安全保护。

►全自研宽频带功率分析仪。

测试项目
→

► 测试样品形状

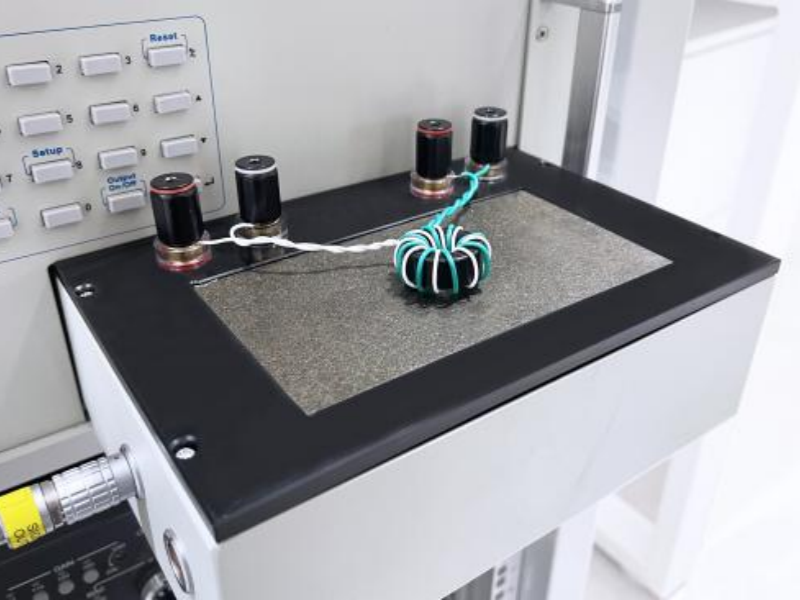

直接在样品上绕制励磁（N1）和感应（N2）线圈测量环形、矩形、EE形和EI形等闭路样品。

► 测试样品种类

可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金金属磁粉芯和软磁铁氧体等软磁材料。

► 测试参数

测量软磁材料的动态磁性参数，可准确测量Ps、δ和μa，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数。

适用标准

GB/T3658-2022软磁金属材料和粉末冶金材料20Hz~100kHz频率范围内磁性能的环样测量方法

GB/T19346.1-2017非晶纳米晶合金测试方法第1部分:环形试样交流磁性能

SJ20966-2006软磁铁氧体材料测量方法

IEC60404-6-2008磁性材料.第6部分:使用环形试样的频率范围在20Hz至200kHz的软磁金属材料和粉末材料磁性能的测量方法。

技术参数
1、硬件参数

※ 使用环境
参数	技术指标
输入电源	单相220V，50Hz~60Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应绝对避免
热平衡时间	10分钟
※MATS-3132SA软磁动态测量装置
子型号	MATS-3132SA/k20A	MATS-3132SA/k50A		MATS-3132SA/k100A		MATS-3132SA/k200A
LZ-402信号发生器
参数	技术指标
频率带宽	10Hz〜1MHz；频率步进：1Hz
频率精度	< 0.1%×当前值;频率误差< 0.05%
电压精度	1mV （程控，锁Bm测试时）
电压失真度	<0.5%
NF42014功率放大器
参数	技术指标
输出功率	200VA
频率带宽	10Hz-1MHz
最大输出电压	50Vrms
最大输出电流	±4Arms
LZ-303功率分析仪
参数	技术指标
频率测量	10Hz〜1MHz
电压测量	0～300V自动量程
电压测量精度	≤示值±0.5%+量程的±0.5%
电流测量	0～10A自动量程
电流测量精度	≤示值±0.5%+量程的±0.5%
采样速率	42MHz
采样分辨率	12Bit
相位精度	示值1% ±0.05°（≤100KHz）；示值1% ±0.15°（＞100KHz）
ACR-100A功率补偿模块（选配）
参数	技术指标
子型号	ACR-100A
工作频率范围	---	10k～1MHz		10k～1MHz		10k～1MHz
最大工作电压	---	200V		200V		200V
最大工作电流	---	10A		10A		10A
最大补偿功率	---	500VA		1000VA		2000VA
补偿方式	---	自动		自动		自动
PWA-100电源适配器（选配）
子型号	---		---		PWA-100A	PWA-100B
输出电压	---		---		0～100V	0～200V
备注：以上电压、电流为有效值（rms）描述
型号说明：MATS-3132SA/k20A；K20代表功率为200VA，A代表：支持锁B；依此类推

2.、系统技术指标

在100kHz下测试金属磁粉芯标准环形样品，技术指标如下：
被测参数	不确定度（k=2）				重复性(恒温)
损耗角范围	0.5°	1°	1.5°	≥3°	0.5°	1°	1.5°	≥3°
Ps	25%	15%	10%	3%	±10%	±5%	±3.5%	±1.5%
δ	20%	12%	8%	3%	±0.05°	±0.05°	±0.05°	±0.05°
ua	3%	3%	3%	3%	±1.5%	±1.5%	±1.5%	±1.5%
Ss	3%	3%	3%	3%	±1.5%	±1.5%	±1.5%	±1.5%
Hm	1%	1%	1%	1%	±0.5%	±0.5%	±0.5%	±0.5%
Bm	1%	1%	1%	1%	±0.5%	±0.5%	±0.5%	±0.5%

SMTest测量软件
1、运行环境：测量软件运行于Win10操作系统下，操作简捷。
2、系统语言：中文/英文。
3、有多种单位制式可选，以保证不同用户各自的使用习惯。
4、支持环形、矩形、EE形、EI形、CD形、C形、方圈、磁导计和其它等形状样品参数的输入。
5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度。
6、支持一次设置多组测量条件，可同时设置固定频率、固定Bm和固定Hm等多种测量模式，一键完成多条件测试。
7、每组一次设置1～100个测试点，支持批量快速设置。
8、设置的测量条件保存到“保存的测量条件”，无需重复输入测量条件。
9、文件系统采用数据库格式，可输出测试结果到Excel表格中。
10、测试数据自动保存，支持历史数据查询、调入和删除。
