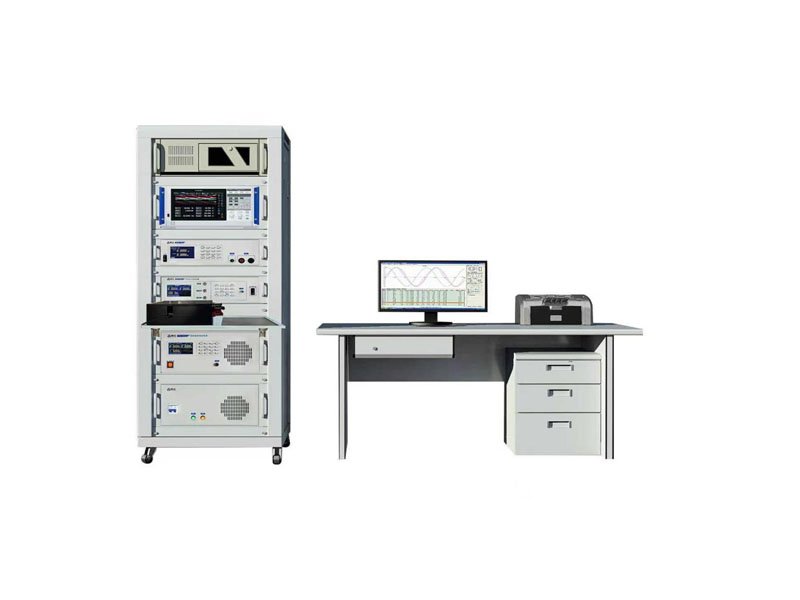

CIM-3510C磁芯功耗仪是用于磁性器件功耗测量的专用设备，可自动测量金属磁粉芯等低磁导率软磁材料在交流频率为10k～100kHz下的磁芯功耗Bm、Hm、ua、Pc、Pcv/Pcm、电压Urms、电流Irms、比视在功率Ss和损耗角δ等参数。

测试系统由工控计算机、程控励磁电源、日置功率分析仪、宽频带电流电压表和功率补偿模块组成，系统采用自研功率自动补偿技术，最大励磁功率可达到15KVA，有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。

设备特点:
►采用计算机控制的程控化电源和功率分析仪表与功率补偿模块，整个测试过程自动完成；
►数字程控电源具备自主换档功能，可根据材料特性自动匹配输出档位和采样量程，有效的提高了设备的安全性和测量精度；
►磁化线圈回路与功率分析仪表的电流端串联，通过读取功率表的电流峰值；
►测量线圈接到功率分析仪表的电压输入端，通过读取功率表的电压有效值；
►支持双线圈/单线圈绕组测试；
►单绕组测试，可测量单绕组磁性器件损耗；
►设备具有硬件与算法双重保护功能；
►全自研功率自动补偿技术。
►具有过压过流过温安全保护。

测试项目

1、测量模式：设定Bm或设定电压Urms

2、绕线方式：双线圈或单线圈

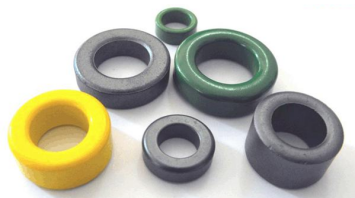

3、测试样品种类：可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金金属磁粉芯和软磁铁氧体等软磁材料。

4、测量参数：可准确测量Bm、Hm、ua、Pc、Pcv/Pcm、电压Urms、电流Irms、比视在功率Ss和损耗角δ等动态磁性参数。

→

技术参数

※ 使用环境
参数	技术指标
输入电源	单相220V，50Hz~60Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应绝对避免
热平衡时间	10分钟
※CIM-3510C磁芯功耗仪
子型号	CIM-3510C/8KVA			CIM-3510C/12KVA				CIM-3510C/15KVA
TPS-1000A宽频程控测试电源
参数	技术指标
子型号	TPS-1000A/1010A			TPS-1000A/1010A(600V)				TPS-1000A/1010A(600V)
最大输出功率	1000VA			1000VA				1000VA
频率范围	10kHz～100kHz			10kHz～100kHz				10kHz～100kHz
频率细度	< 0.1%×当前值，频率误差< 0.05%			< 0.1%×当前值，频率误差< 0.05%				< 0.1%×当前值，频率误差< 0.05%
输出电压	0～300V自动量程			0～600V自动量程				0～600V自动量程
最大输出电流	10A			10A				10A
PW8001日置功率分析仪
参数	技术指标
型号	PW8001
频率测量范围	10kHz-100kHz
电压测量范围	0～600V自动量程
电压测量精度	±0.20%of reading
电流测量范围	0～30A自动量程
电流测量精度	±0.20%of reading
采样速率	15 MS/s
采样分辨率	16Bit
相位重复性	±0.02°
BCV-310宽频带电流电压表
参数	技术指标
频率测量	10kHz～100kHz
电流测量	0～30A（根据配置是否需要）
电压测量	0～600V
ACR-100功率补偿模块
参数	技术指标
子型号	ACR-100/3030C			ACR-100/6020C				ACR-100/6030C
工作频率范围	10k〜100kHz			10k〜100kHz				10k〜100kHz
最大工作电压	300V			600V				600V
最大工作电流	28A			20A				28A
最大补偿功率	8KVA			12KVA				15KVA
备注：以上功率、电压、电流均为有效值（rms）描述
型号说明：子型号CIM-3510C/8KVA代表励磁功率为8KVA，依此类推
※ 装置技术指标
被测参数	不确定度（k=2）					重复性
损耗角范围	0.5°	1°	1.5°		≥3°	0.5°	1°		1.5°	≥3°
Pc	25%	15%	10%		3%	±10%	±5%		±3.5%	±1.5%
Pcv/Pcm	25%	15%	10%		3%	±10%	±5%		±3.5%	±1.5%
δ	20%	12%	8%		3%	±0.05°	±0.05°		±0.05°	±0.05°
ua	3%	3%	3%		3%	±1.5%	±1.5%		±1.5%	±1.5%
Bm	1%	1%	1%		1%	±0.5%	±0.5%		±0.5%	±0.5%
Hm	1%	1%	1%		1%	±0.5%	±0.5%		±0.5%	±0.5%
Ss	3%	3%	3%		3%	±1.5%	±1.5%		±1.5%	±1.5%

测量软件
► 运行环境：测量软件运行于Windows7/10操作系统下，操作简捷。
► 系统语言：中文。
► 支持填写样品的有效截面积、有效磁路长度和有效体积。
► 支持单绕组与双绕组测试；双绕组支持工装测试。
► 支持磁感Bm和电压Urms两种测试模式。
► 具有防呆功能，填写好参数之后不可修改；可以防止误操作。
► 支持临时编辑与批量条件导入。
► 多参数分选功能。
► 文件系统采用数据库格式，可输出测试结果到Excel表格中。
► 测试数据自动保存，支持历史数据查询、调入和删除。
