一、磁饱和概念

       磁饱和是磁性材料的一种物理特性，它指的是当导磁材料中的磁通量增加到一定程度时，无法继续无限增大，而是会保持在一定的水平。

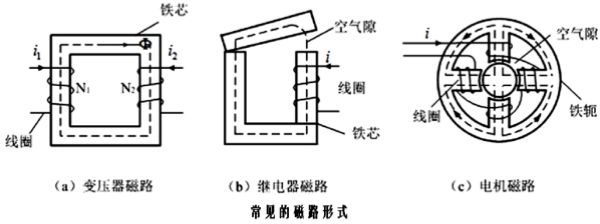

       当外加磁场增加到一定数值后，磁感应强度的增加速度会变得缓慢，最终达到一个饱和状态。这种饱和现象是由于磁性材料内部的磁畴在强磁场作用下趋向一致，导致磁化强度不再随外磁场增强而增加。在电机和变压器等设备中，磁饱和可能导致性能下降或损坏，但在某些应用中，如磁饱和稳压器，却可以用于实现特定的功能。

二、磁饱和的危害

       一旦发生磁饱和，对开关电源的危害性极大，轻则使元器件过热，重则会损坏元器件。在磁饱和时，一次绕组的电感量Lp明显降低，以至于一次绕组的直流电阻（铜阻）和内部功率开关管MOSFET的功耗迅速增加，导致一次侧电流急剧增大，有可能TOPSwitch的内部的限流电路还来不及保护，MOSFET就已经损坏。发生磁饱和和故障时主要表现在：

       1、高频变压器很烫，TOPSwitch芯片过热；

       2、当负载加重时输出电压迅速跌落，达不到设计输出功率。

       为了防止高频变压器磁饱和主要是适当减小一次绕组的匝数。此外，尽量选择尺寸较大的磁心并且给磁心留出一定的气隙宽度，也能防止磁心进入磁饱和状态。

三、如何防止磁饱和

       1、由于磁饱和与磁芯的磁导率有关，所以尽量使用磁导率高的磁芯（这当然会增加成本）。

       2、严格按照客户的验收和操作说明，未经客户同意不得更换材料。

       3、如有类似缺陷，积极与客户工程沟通，调整初级匝数比，增加磁芯气隙深度。
