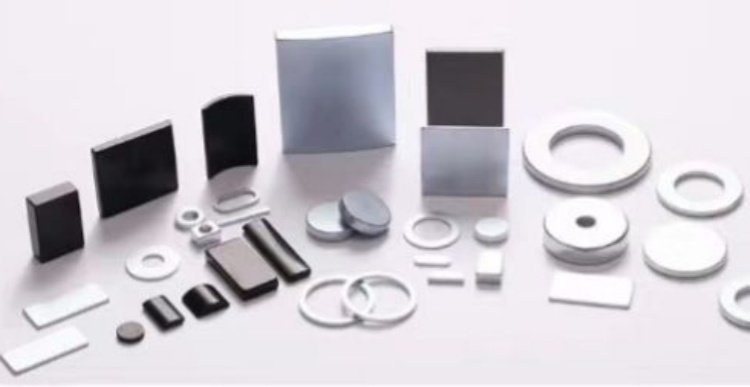

磁钢剩磁（剩余磁感应强度，符号Br​），是指磁钢在饱和磁化后，撤去外磁场，材料内部仍保留的磁感应强度，是永磁材料核心性能指标之一。

       下面从测量核心原理、常用方法、操作要点、影响因素及标准规范等方面，全面介绍磁钢剩磁的完整测量方案。

一、剩磁测量的核心前提

       剩磁测量的关键基础，是先将磁钢饱和磁化，再在无外场干扰的条件下，测量其剩余磁感应强度。若未达到饱和磁化，测得的并非材料本征剩磁，仅为该磁化状态下的剩余磁通，数据无参考价值。

       饱和判定标准：逐步增大磁化场强，当磁钢的磁通 / 磁感应强度不再随磁化场强提升而显著增加时，判定为达到饱和磁化。

二、常用测量方法及适用场景

       根据测量需求、磁钢尺寸与精度要求，主要分为实验室精密测量和工业现场快速检测两大类方法，各有优劣与适用范围。

1. 亥姆霍兹线圈 + 磁通计法（主流实验室精准测量）

       这是目前行业内测量规则磁钢剩磁最常用的标准方法之一，操作流程规范，数据可靠性高。

（1）设备准备

       核心设备：高精度磁通计、标准亥姆霍兹线圈、饱和磁化装置（螺线管磁化器）、无磁夹具、磁屏蔽箱。

       试样处理：清洁磁钢表面，去除油污、铁屑，记录磁钢的精确几何尺寸（长、宽、高 / 直径、高度），计算有效体积V。

（2）饱和磁化

       将磁钢完全放入磁化螺线管，施加远高于磁钢矫顽力的磁化场（通常为矫顽力的 3-5 倍），保持数秒后，缓慢均匀撤去磁场，完成饱和磁化处理。

（3）磁通测量

       将饱和后的磁钢，无接触、快速且平稳地放入亥姆霍兹线圈的几何中心，保证磁钢磁化方向与线圈轴线一致。

       读取磁通计显示的总磁通量Φ，单位为韦伯（Wb）。

（4）剩磁计算

       对于均匀磁化的规则永磁体，在无外磁场干扰的理想条件下，剩磁Br​计算公式为：Br​=Φ/，​其中：Φ为测得的总磁通量（Wb），V为磁钢的有效体积（m3），计算结果单位为特斯拉（T）。

2. 工业现场快速筛查法（特斯拉计法）

       适用于生产线上的快速质量分选，仅作相对判定，不可作为材料性能的绝对标定数据。

（1）设备校准：

       使用标准磁体对特斯拉计进行零点校准和量程校准，选择与测量范围匹配的霍尔探头。

（2）测量操作

       固定磁钢位置，避免探头与磁钢直接摩擦，防止损伤探头和影响测量稳定性。

       选取磁钢端面中心、边缘、侧面等多个点位测量，记录表面磁感应强度的最大值与平均值。

       同一批次磁钢，在相同测量条件下，通过表面场数值的一致性，间接判断剩磁是否合格。

（3）注意事项：

       该方法测得的是表面磁通密度，受退磁效应影响，数值低于材料真实Br​，仅用于同材质、同规格磁钢的相对比对。

3. 全自动 B-H 测试仪法

       专业永磁材料检测设备如：MATS-2010H永磁测量装置，集成磁化、测量、数据分析于一体，直接输出完整磁性能曲线和参数。

（1）操作流程：

       将标准试样装入测试线圈，设置测试参数（材料类型、最大磁化场、采样率），设备自动完成饱和磁化、退磁过程，软件直接显示剩磁Br​、内禀矫顽力Hcj​、最大磁能积(BH)max​等关键指标，同时生成测试报告。

（2）适用：

       钕铁硼、铁氧体、铝镍钴、钐钴等各类永磁磁钢的研发与质检。

三、测量关键影响因素与控制措施

       剩磁测量的精度易受多种因素干扰，需严格控制以保证数据准确：

1.磁化饱和程度

       未饱和磁化是最主要误差来源，需确保磁化场强足够，可通过多次提升磁场、重复测量，确认磁通无明显变化后再进行剩磁测试。

2.环境磁场干扰

       地磁场、周边电机、变压器、铁质工装等都会产生干扰磁场，测量应在磁屏蔽环境中进行，或使用补偿线圈消除地磁场影响，远离铁磁性物体与电磁设备。

3.磁钢温度

       剩磁随温度升高而降低，需在“标准室温（25℃±2℃）”下测量，测量前将磁钢置于恒温环境中平衡足够时间，避免温度波动导致数据偏差。

4.试样状态

       磁钢的裂纹、气孔、镀层厚度、机械应力都会影响剩磁，测试前需检查试样完整性，去除多余镀层，消除加工应力。

5.测量操作规范

       磁钢放入线圈时避免震动、倾斜，磁通计需提前预热、调零，亥姆霍兹线圈需定期校准，保证线圈常数准确。

四、相关标准规范

       磁钢剩磁测量需遵循国内外通用标准，保证测试方法和数据的统一性与可比性：

       国内标准：GB/T 3217-2013《永磁材料 磁性材料牌号和磁性产品》、GB/T 13888-2019《永磁材料试验方法》

       国际标准：IEC 60404-5-1:2019《磁性材料 第 5-1 部分：永磁材料（硬磁材料）的测量方法》、ASTM A977/A977M-21《Standard Test Method for Magnetic Properties of High-Coercivity Permanent Magnet Materials Using Hysteresisgraph》

五、安全与操作注意事项

       磁化装置工作时会产生强磁场，严禁携带手表、手机、银行卡等易受磁场影响的物品靠近，避免损坏设备与个人物品。

       操作过程中防止磁钢因强磁相互吸引发生碰撞，导致磁钢碎裂或人员夹伤，使用无磁工具进行试样取放。

       电气设备严格遵守用电安全规范，磁化电源断电后再进行试样更换，避免触电风险。

       精密测量设备定期送检校准，保证测量结果的溯源性和准确性。
