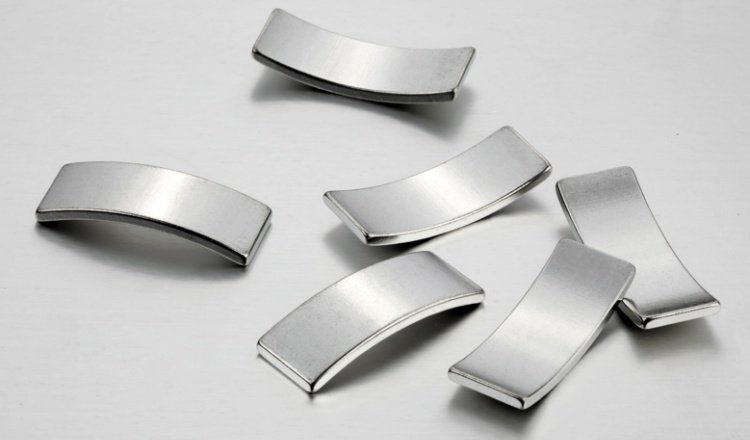

磁瓦属于弧形异形永磁件，无法直接用方块磁钢标准闭路法流水线全检，行业分三级检测方案：产线极速筛查、半自动化通量换算、高精度标定复核，兼顾速度、一致性判定精度与量产落地性，适配钕铁硼、铁氧体电机磁瓦批量分选。

一、极速在线筛查：表面表磁高斯计比对法

1.核心原理

       剩磁一致性直接体现为磁瓦工作面表面磁感应强度，同规格、同充磁工艺、同尺寸磁瓦，表磁数值线性对应内部剩磁 Br，仅做相对一致性判定，不输出绝对 Br 真值。

2.硬件配置

       高斯计+ 弧形定位工装、标准合格样块、恒温工位、屏蔽铁磁干扰工位。

3.标准化操作步骤

（1）前置稳定处理：

       充磁后磁瓦室温静置 30min 恒温（23±2℃），消除充磁热效应，表面清油污、铁屑，避免磁场畸变；

（2）工装定位：

       专用弧形限位夹具固定磁瓦，保证每片探头垂直贴合内弧工作面中心，探头间隙固定（零间隙贴合），杜绝距离误差；

（3）多点采样取均值：

       单片测中心、左右两端 3 点，高精度管控取 5 点均值，规避局部充磁不均；

（4）批量对比判定：

       用计量标定合格的标准磁瓦校准设备，设定公差阈值：常规电机磁瓦 ±3%、高精度伺服电机 ±2%，超出阈值直接判定一致性不良、分流返工 / 报废。

4.效率与优缺点

       速度：0.5~1 秒 / 片，人工流水线、自动化输送均可适配；

       优势：设备成本极低、占地小、无损检测、可嵌入下料工位；

       局限：仅相对比对，无法换算真实 Br，受探头距离、摆放角度影响，必须固定工装消除变量。

二、量产全检最优方案：亥姆霍兹线圈 + 磁通计磁矩法

1.核心原理

       磁瓦放入标准亥姆霍兹均匀磁场线圈，测量总磁通量→计算总磁矩，结合磁瓦体积、退磁因子修正，换算等效剩磁 Br，一致性判定精度远高于表磁法，是批量全检主流方案。

2.配套设备

       磁通计、定制小型亥姆霍兹线圈（适配磁瓦弧度尺寸）、自动上下料移栽机构、工控分选系统、尺寸预检测工装。

3.批量检测流程

（1）尺寸预检：

       千分尺快速核验厚度、弧长，剔除尺寸超差件（尺寸偏差会直接干扰磁通换算）；

（2）姿态标准化入圈：

       机械手精准摆正磁瓦充磁方向，保证每片在线圈中心、磁化方向与线圈轴线完全重合；

（3）磁通采集 + 自动换算：

       设备内置算法根据磁瓦规格预存修正系数，实时输出等效 Br 值，自动计算批次极差、标准差；

（4）多级自动分选：

       按 Br 区间分档（优质档、合格档、偏低档、不合格档），对接皮带分流，数据自动存档追溯。

4.落地优势

（1）抗干扰：

       均匀线圈抵消外部杂散磁场，重复性误差＜1%；

（2）可量化：

       直接输出等效剩磁数值，满足来料质检、出厂数据溯源；

（3）自动化适配：

       搭配震动盘、流水线，单日数万片连续检测，适配新能源电机磁瓦大批量生产。

三、高精度标定抽检：闭磁路永磁测试仪基准法

1.适用场景

       批次首件标定、异常件复核、快速设备校准、第三方质检，不适合全线全检（单条测试 30 秒以上）

2.设备：永磁测量装置、弧形专用闭路夹具、饱和磁化电源

3.检测逻辑

       磁瓦装入闭合磁路夹具，施加饱和磁化场；

       直接测绘退磁曲线，读取真实剩磁 Br、矫顽力、方形度；

       用基准 Br 数值，反向校准产线磁通法、表磁法的换算系数，保证快速检测的判定基准统一；

4.管控要点

       同批次抽检比例 3%~5%，覆盖料箱上中下分层抽样，避免局部烧结、充磁批次偏差漏检。

四、关键一致性检测避坑要点（决定检测准确率）

1.温度统一硬性要求：

       温度每变化 1℃，钕铁硼剩磁衰减约 0.03%，批量必须统一 23±2℃恒温，冷热磁瓦禁止混测；

2.充磁饱和前置确认：

       未饱和磁化的磁瓦，剩磁整体偏低，会误判整批一致性不合格，充磁磁场≥5 倍 Hcj 保证饱和；

3.外部磁场屏蔽：

       测试区远离充磁机、焊机、铁质机架，铁磁工件不得靠近测试工装，防止磁瓦被二次磁化 / 退磁；

4.工装一致性锁死：

       探头贴合距离、磁瓦摆放角度、线圈中心位置全程机械限位，人工手持检测误差可达 8% 以上；

5.判定公差行业标准：

       普通风机磁瓦 ±5%，代步电机 ±3%，伺服 / 新能源汽车驱动电机 ±2%，分档配对使用提升电机性能。
