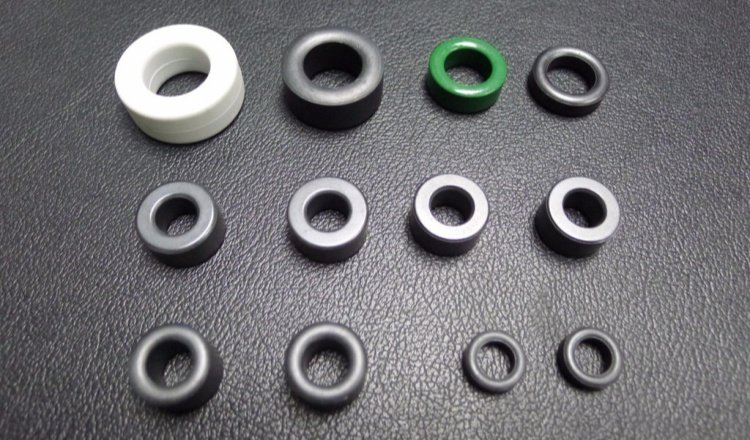

一、核心测试原理

       磁环剩磁指材料经饱和磁化、撤去外磁场后残留的磁感应强度。采用闭环磁滞回线法测量：通过专用设备对磁环施加由零递增至饱和的直流磁场，再单调递减至零，记录完整 B-H 磁滞回线，回线与磁感应强度（B）轴的交点即为剩磁 Br。

       该方法测量精度高、重复性好，可同步获取矫顽力、磁能积等关键参数。

二、测试设备

1.主测设备

       永磁测量装置：标配环形样品测试台与电磁铁系统，可生成稳定直流磁化场，适配外径 10–100mm、内径≥3mm 的标准磁环。

       数字积分器：与测试线圈联动，采集磁通量变化并转换为磁感应强度信号。

       专用环形测试线圈：按磁环尺寸定制，紧密贴合样品，确保磁路闭合、测量准确。

2.辅助设备

       精密退磁机：用于测试前样品退磁，消除历史剩磁干扰。

       卡尺：精确测量磁环外径、内径、高度，用于参数换算。

       温控箱 / 温度记录仪：控制测试环境温度（标准 25℃±2℃），减少温度对磁性能的影响。

       标准永磁样品：经计量院校准，定期校准设备，保证量值溯源。

三、标准测试流程

1.测试前准备

（1）环境检查

       确认测试室温度稳定在 25℃±2℃、相对湿度≤60%，远离强磁场、振动源与电磁干扰，设备预热 30 分钟至稳定状态。

（2）样品预处理

       外观检查：磁环无裂纹、崩边、变形，表面清洁无油污。

       尺寸测量：用卡尺测外径（Do）、内径（Di）、高度（h），各部位取 3 点平均值，记录精确至 0.01mm。

       退磁处理：将磁环放入退磁机，以交变递减磁场退磁，确保初始剩磁趋近于零。

（3）设备校准

       用标准剩磁样品校准永磁测量装置，确认设备误差≤±0.5%，磁通计零点稳定、漂移率符合要求。

2.样品安装与磁路闭合

       将退磁后的磁环平稳装入环形测试台，确保与线圈同轴、无松动偏移。

       闭合电磁铁磁路，调节气隙至标准值，保证磁化场均匀作用于磁环全截面。

       连接测试线圈与磁通计，检查线路导通、无短路断路。

3.饱和磁化与回线测量

       启动永磁测量装置，输入样品编号、材质、尺寸参数，选择 “剩磁 Br” 测试模式。

       施加正向磁化场，缓慢递增至磁环饱和（磁场强度≥2 倍矫顽力，如钕铁硼≥2400kA/m），保持 10 秒确保磁畴完全取向。

       以恒定速率单调降低磁化场至零，设备自动采集 B-H 数据，绘制完整磁滞回线。

       系统自动识别回线与 B 轴交点，计算并显示剩磁 Br 值（单位 mT 或 T），同步记录测试时间、温度、设备编号。

4.重复测试与数据处理

       同一样品重复测试 3 次，每次测试前重新退磁，消除单次测量误差。

       剔除异常值（偏差 >±1%），取 3 次有效结果的算术平均值作为最终剩磁值。

       自动生成测试报告，包含样品信息、测试条件、Br 数据、曲线图谱及判定结论。

5.测试后处理

       测试完成，关闭磁场电源，取出磁环，清理测试台与线圈。

       对合格样品标识，不合格品隔离存放并标注原因（剩磁偏高 / 偏低）。

       设备断电归位，记录设备使用状态与环境参数。

四、判定标准

       合格：剩磁 Br 值在图纸 / 规格书标称范围 ±3% 内，且批次均匀性偏差≤2%。

       不合格：Br 超出公差范围，或均匀性超标，需重新测试；复测仍不合格则判定拒收。

五、关键注意事项

1.磁路闭合：

       磁环必须与测试线圈、电磁铁紧密配合，气隙过大将导致饱和不足、剩磁偏低。

2.饱和充分：

       磁化场必须达到材料饱和，未饱和会使测得 Br 偏小，需按材质调整饱和场强。

3.退磁彻底：

       测试前必须充分退磁，残留剩磁会叠加至测试结果，造成数据偏高。

4.温度控制：

       永磁剩磁随温度升高而降低，严格控温，高温样品需冷却至室温再测。

5.避免干扰：

       测试中禁止移动样品、触碰线圈，防止振动与磁场干扰导致数据波动。

6.设备维护：

       定期校准，检查线路老化，确保设备精度稳定。
