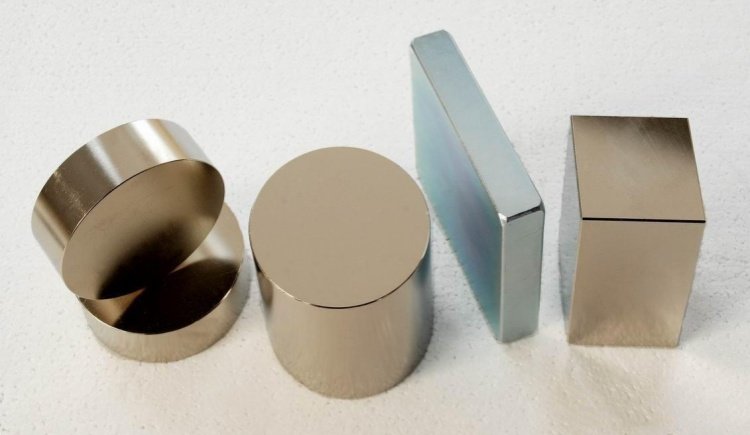

结合联众科技伺服电机永磁体（钕铁硼磁钢）来料检测的实际场景，检测方法分为六大类，每类均明确检测项目、设备、流程与判定标准，适配公司生产与质量管控要求。

一、资料与包装核验（入厂首检）

1、资料核对

       核验送货单、采购订单、物料规格、批号、数量、供应商信息一致性。

       核查供应商提供的出厂检测报告（含磁性能、尺寸、外观）、材质证明、质保书。

       核对牌号（如 N35、N42、N52）、充磁方向、镀层类型（Ni/Cu/Ni）与技术协议一致。

2、包装检验

       检查外包装完好，无破损、受潮、挤压变形，内包装需防潮、防震、防磁。

       确认标识清晰：物料名称、规格、批号、生产日期、供应商代码、防护警示。

       判定：资料不全或包装破损，直接拒收并记录。

二、外观质量检验（全数 / 抽样）

1、检测项目

       表面缺陷：裂纹、崩边、缺角、毛刺、划痕、凹坑、锈蚀、污渍。

       镀层质量：均匀性、色泽一致性，无起泡、起皮、脱落、针孔、色差。

       边缘与倒角：倒角均匀、无锐边、无崩口。

2、检测方法

       目视（自然光 / 标准光源）+ 5–10 倍放大镜抽检。

       关键批次用光学筛选机（精度 0.02mm）自动筛查。

3、联众判定标准

       不允许有裂纹、缺角、镀层脱落、锈蚀；轻微划痕 / 色差需在技术协议允许范围内。

       同批次外观一致性差（色差 / 镀层不均）判定为不合格。

三、尺寸精度检验（关键管控）

1、检测项目

       关键尺寸：长度、宽度、厚度、直径、内径、充磁方向厚度、倒角尺寸。

       形位公差：平面度、垂直度、平行度、同轴度。

2、检测设备

       常规：数显卡尺、千分尺、高度规、塞规。

       精密：投影仪、影像测量仪、三坐标测量机。

3、联众操作流程

       按 GB/T 2828.1 抽样（特殊水平 S2），每批次抽 5–10 件。

       每件测 3 次取平均，记录最大值、最小值、极差。

       重点监控充磁方向厚度，直接影响电机气隙与转矩。

4、判定标准

       尺寸偏差符合图纸 / 技术协议（如 ±0.02mm、±0.05mm）。

       同批次尺寸波动≤公差带 1/3，确保装配一致性。

四、磁性能检验（核心指标）

1、检测项目

       剩磁（Br）、内禀矫顽力（Hcj）、磁感矫顽力（Hcb）、最大磁能积（(BH) max）。

       批次一致性：参数离散度、磁通量均匀性。

2、联众检测方法

       永磁测量装置（MATS-3100H）

       环境温度控制在 23±2℃，样品退磁、清洁。

       输入牌号（如 N42）与实测尺寸，设备自动测磁滞回线。

       每件测 2 次，偏差≤±1% 取平均，记录 Br、Hcj、(BH) max。

3、判定标准

       实测值符合牌号要求（如 N42：Br≥1.28T，Hcj≥955kA/m）。

       同批次参数偏差≤±3%，无明显分层或两极分化。

五、镀层与耐腐蚀性能检验（可靠性）

1、镀层厚度

       设备：X 射线荧光测厚仪。

       标准：Ni/Cu/Ni 三层总厚 15–25μm，单层均匀。

2、镀层附着力

       方法：百格刀划格（1mm 网格）+ 3M 胶带剥离，无脱落。

       或热震试验（120℃/30min→冷水骤冷），无起皮、起泡。

3、盐雾试验（关键批次）

       条件：5% NaCl，35℃，连续 96h。

       标准：表面无锈蚀、镀层无腐蚀，氧化面积≤3%。

六、温度稳定性与力学性能（按需抽检）

1、温度稳定性（高温退磁）

       方法：120℃/150℃恒温箱放置 48h，冷却后复测 Br、Hcj。

标准：磁性能衰减率≤3%，满足伺服电机高温工况。

2、力学性能（关键结构件）

       硬度：维氏硬度 HV≥550（50gf 载荷）。

       抗弯强度：三点弯曲法≥200MPa，防止装配碎裂。
