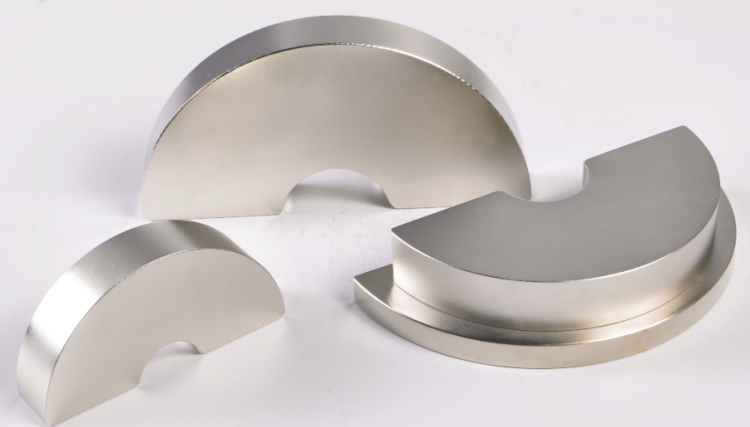

电机磁钢剩磁检测流程适用于新能源汽车电机、伺服电机等产品所用钕铁硼、铁氧体等磁钢的剩磁（Br）检测，覆盖来料、制程、成品全环节。

一、检测前准备

1、设备校准与调试

       选用联众磁通计或 MATS-3100H永磁测量装置，开机预热 30 分钟，用标准磁块校准仪器，确保测量精度误差≤±0.5%。

       检查充磁机、温控箱等辅助设备，确认充磁磁场强度≥磁钢矫顽力 1.5 倍，温控范围覆盖 - 40℃~150℃，满足电机工况测试需求。

2、样品预处理

       来料 / 制程磁钢：清除表面油污、铁屑，检查外观无裂纹、镀层破损，按批次、规格分类编号，避免混料。

       成品电机磁钢：若为转子组件，需拆解取出磁钢；无法拆解时，采用测量设备进行非接触式在线检测。

       所有样品置于 23℃±2℃室温环境恒温 2 小时，消除温度对剩磁的影响。

3、环境管控

       检测区域远离强磁场源（如电磁铁、电机）、热源，环境磁场干扰≤0.1mT，确保测量数据稳定。

二、饱和充磁处理（核心前置步骤）

       将磁钢放入MPS 系列充磁机夹具，定位精准，确保充磁方向与磁钢磁化方向一致。

       设置充磁参数：电压 800~2000V（依磁钢规格调整），脉冲宽度 10~50ms，连续充磁 2~3 次，确保磁钢达到饱和磁化状态。

       充磁后静置 5 分钟，待磁钢磁畴稳定，避免充磁残余应力影响测量结果。

三、剩磁测量（分场景执行）

1、高斯计法（适用于快速抽检）

       采用轴向探头，垂直紧贴磁钢磁极中心表面，探头与磁钢无间隙、无倾斜。

       读取稳定后的表磁值 B，结合磁钢形状系数换算为剩磁 Br（弧形磁钢需修正边缘效应）。

       每块磁钢检测 3 个点位（中心、距边缘 5mm 处、对角），点位偏差≤3% 判定合格。

2、制程 / 成品转子检测（在线 / 离线模式）

（1）离线检测（转子拆解后）

       参照单体磁钢检测流程，对转子上每片磁钢逐一测量，记录单极剩磁值，判断极间均匀性（极差≤5% 为合格）。

（2）在线检测

       将诊断仪探头贴近电机轴端或定子气隙位置，启动电机空载匀速旋转。

       仪器自动采集一整圈磁密数据，按极数划分数据段，提取每极峰值作为单极剩磁，生成剩磁分布曲线。

       对比设计阈值，判断是否存在局部退磁、剩磁不均等问题，实时输出检测报告。

3、温度特性检测（适配电机工况）

       将饱和充磁后的磁钢放入温控箱，依次设置 -40℃、23℃、60℃、100℃、150℃等温度点，每个温度点保温 30 分钟以上。

       保温结束后，快速转移至测量工位，用高斯计测量该温度下的剩磁值，记录 Br-T 数据。

       所有温度点测试完成后，将样品放回室温回检，对比初始剩磁，验证不可逆退磁程度（回检值与初始值偏差≤2% 为合格）。

四、数据判定与记录

1、判定标准

       钕铁硼磁钢：剩磁 Br≥1.3T（新能源汽车电机）、≥1.2T（伺服电机），极差≤5%，温度系数≤-0.12%/℃。

       铁氧体磁钢：剩磁 Br≥380mT，极差≤8%。

       不符合标准的样品，标注 “不合格”，隔离存放并追溯批次。

2、记录归档

       填写《磁钢剩磁检测记录表》，包含样品编号、规格、充磁参数、测量数据、温度值、检测人员、日期等信息。

       数据同步录入系统，生成检测报告，留存至少 3 年，便于质量追溯。

五、异常处理与设备维护

       测量数据异常时，重新校准仪器、检查样品状态，重复检测 2 次；仍异常则判定样品不合格，启动不合格品处理流程。

       每日检测结束后，清洁探头、夹具，定期（每月）用标准样品核查仪器精度，每年送计量机构校准，确保设备有效性。
