永磁电机磁性测试是保障电机性能、可靠性和一致性的核心环节，主要围绕永磁体性能、定子铁芯磁性、电机整体磁场特性三大维度展开，直接关系到电机的功率密度、效率和运行稳定性。以下是核心测试内容和要点：

一、 永磁体核心性能测试

       这是永磁电机磁性测试的基础，目标是验证永磁体（如钕铁硼、铁氧体）的关键磁性能参数是否达标，常用剩磁检测设备等专用仪器完成。

1、剩磁（Br​）测

       试检测永磁体在饱和磁化后，去掉外磁场的剩余磁感应强度，是决定电机气隙磁场强度的核心指标。

       测试要点：需在标准温度环境下进行，避免温度波动影响测量精度；针对新能源汽车、风电电机用永磁体，需额外测试高低温工况下的剩磁衰减率，验证抗退磁能力。

2、矫顽力（Hc​、Hcj​）测试

       分为内禀矫顽力和磁感矫顽力，反映永磁体抵抗退磁的能力，直接影响电机过载运行时的可靠性。

       测试要点：重点关注内禀矫顽力，该参数越高，永磁体抗退磁性能越好，尤其适用于高速、高负载的伺服电机场景。

3、最大磁能积（(BH)max​）测试

       衡量永磁体能量存储能力的综合指标，磁能积越高，电机体积越小、功率密度越高。

4、磁稳定性测试

       包括温度稳定性（高低温循环后的性能衰减）、时间稳定性（自然时效后的性能变化），是评估电机长期运行可靠性的关键。

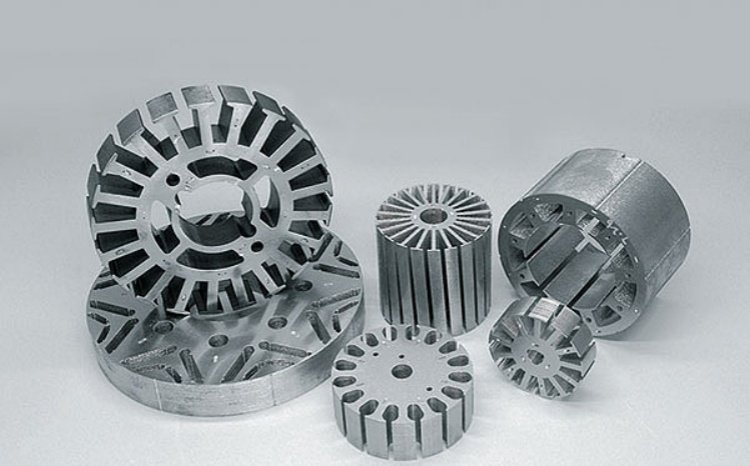

二、 定子铁芯磁性测试

       定子铁芯的铁损、磁化特性直接影响电机效率和温升，测试核心围绕铁损和磁化曲线展开。

1、铁损测试

       检测铁芯在交变磁场下的能量损耗（包括涡流损耗、磁滞损耗），铁损越低，电机运行效率越高、温升越低。

       测试要点：需模拟电机实际工作频率（如新能源汽车驱动电机高频工况），常用 Epstein 仪或单片磁导仪完成测试。

2、磁化特性测试

       测量铁芯的磁化曲线和磁滞回线，判断铁芯材料的导磁性能，确保定子铁芯能有效传导磁场，提升电机转矩输出能力。

三、 电机整体磁场特性测试

       在电机装配完成后进行，验证整体磁场分布和性能匹配度，是电机出厂检测的关键步骤。

1、气隙磁场检测

       测量电机定转子之间气隙的磁场强度和分布均匀性，磁场分布越均匀，电机运行噪声越小、转矩脉动越低。

       测试方法：使用霍尔传感器或高斯计沿气隙圆周多点测量，适用于伺服电机等对运行平稳性要求高的产品。

2、空载反电动势测试

       通过拖动电机空载旋转，测量定子绕组的反电动势波形和幅值，反电动势的正弦性越好，电机转矩脉动越小，运行越平稳。

       应用场景：新能源汽车驱动电机出厂必测项目，直接关联电机控制精度。

3、退磁风险测试

       模拟电机过载、堵转等极端工况，检测永磁体是否发生不可逆退磁，是验证电机可靠性的核心测试，尤其适用于风电、新能源汽车等高可靠性要求场景。

四、 测试核心注意事项

1、环境控制：

       磁性参数受温度影响显著，测试需在标准温度（25℃）或模拟实际工作温度下进行。

2、设备校准：

       剩磁检测设备、高斯计等仪器需定期校准，确保测量精度，符合行业标准（如 IEC、GB/T 相关规范）。

3、样品代表性：

       批量生产时，需按比例抽取永磁体和电机样品测试，保障产品一致性。
