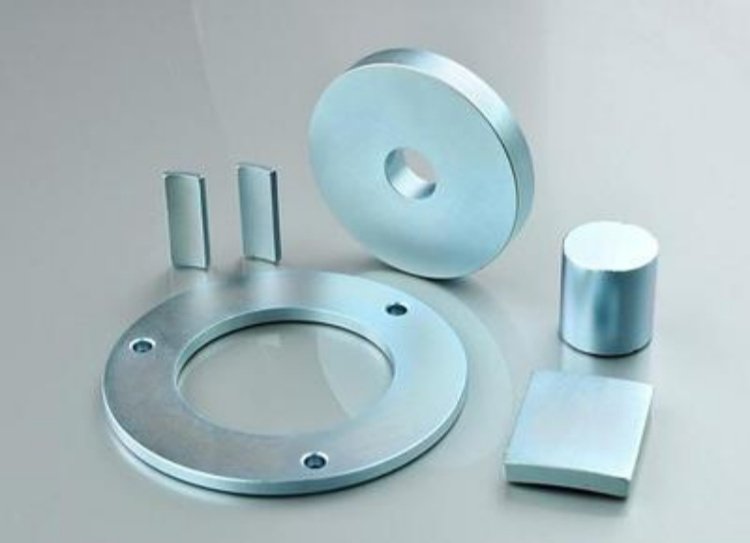

高精度剩磁测量是保障永磁电机（如新能源汽车驱动电机、伺服电机、风电发电机）性能稳定性的核心环节，核心目标是实现 “±0.5% 以内的测量误差 ”，精准捕捉磁环、磁瓦等永磁部件的剩磁绝对值与分布均匀性。

       其操作需围绕设备选型、环境控制、测量方法、误差校准四大核心维度展开。

一、核心前提：设备与环境的高精度管控

1、检测设备选型

       优先选用闭环式霍尔磁强计或磁通门磁强计，两类设备分辨率可达 0.001T，满足高精度测量需求；避免使用开环霍尔探头，其易受温度和外部磁场干扰。

       搭配高精度定位工装，工装需实现探头与被测件表面的垂直定位精度 ±0.1mm，且探头贴合间隙≤0.05mm，防止间隙导致的磁场衰减误差。

       设备需具备温度补偿功能，实时修正环境温度对探头灵敏度的影响，确保 15～35℃ 区间内测量精度不受温度波动干扰。

2、测量环境的严苛要求

       磁场隔离：测量区域需远离强磁场源（如充磁机、大型电机、电磁铁），周边 5 米内无铁磁性金属；可搭建无磁屏蔽室，进一步消除环境杂散磁场影响。

       温湿度控制：保持恒温 23±0.5℃、湿度 45%～60%，避免磁体自身磁性能随温湿度波动，同时防止探头结露或氧化。

       振动控制：测量平台需具备隔振功能，振动幅度≤0.01mm/s，防止探头抖动导致的读数波动。

二、高精度测量方法

1、单点重复测量法（提升绝对值精度）

       针对磁瓦弧面中心、磁环内外圆关键点位，每个点重复测量 5～10 次，剔除最大值和最小值后取平均值，降低随机误差。

       测量时，探头需垂直紧贴被测表面，保持压力恒定（可通过工装加载 50±5g 压力），避免压力不均导致的贴合间隙变化。

       适用于产品出厂的高精度抽检，如伺服电机磁瓦关键点位剩磁测量，误差可控制在 ±0.3% 以内。

2、网格化扫描测量法（提升均匀性精度）

       对被测件有效工作面划分高密度网格，磁瓦按 2mm×2mm 间距布点，磁环按圆周每 15°、径向每 1mm 布点，实现全表面覆盖。

       采用自动化扫描平台，替代人工操作，消除人为定位偏差；扫描过程中实时记录每个点位的剩磁值、坐标和测量时间。

       数据处理时，通过软件生成剩磁分布热力图，直观呈现局部剩磁波动，精准识别低剩磁区域；均匀性偏差率计算精度可达 0.1%。

3、标准磁块校准法（消除系统误差）

       测量前，用国家级标准剩磁样块（如 NIM 标定的钕铁硼标准块）对设备进行三点校准（低、中、高剩磁值），建立设备读数与真实剩磁值的修正曲线。

       每批次测量前后各校准 1 次，防止设备长时间运行出现的零点漂移；校准数据需记录存档，用于后续测量结果的追溯。

三、误差来源与规避措施

1、定位误差

       该误差由探头倾斜、贴合间隙不均导致，规避措施是采用高精度定位工装，严格控制探头与被测件的垂直精度，同时通过恒定压力装置保证贴合压力一致。

2、环境磁场误差

       该误差源于周边强磁干扰、杂散磁场叠加，规避措施是将测量区域设置在远离磁场源的位置，必要时搭建无磁屏蔽室，消除外部磁场的干扰。

3、温度漂移误差

       该误差由环境温度波动、探头发热引起，规避措施是开启设备的温度补偿功能，同时保持测量环境的恒温状态，避免探头长时间连续工作导致发热。

4、随机误差

       该误差来自人工操作抖动、设备电子噪声，规避措施是增加单点重复测量次数并取平均值，同时定期对设备进行维护保养，降低电子元件的噪声干扰。

四、 高精度剩磁测量的典型应用场景

       高端伺服电机磁瓦检测，需精准控制剩磁均匀性，偏差率需≤2%，以此保证电机的定位精度和低噪音运行。

       新能源汽车驱动电机磁环检测，重点关注高温工况下的剩磁保持率，需精准捕捉 150℃老化后的剩磁衰减量，测量误差需≤0.5%。

       新型永磁材料研发测试，需对比不同配方、工艺下的剩磁差异，测量精度直接影响研发结论的准确性。
